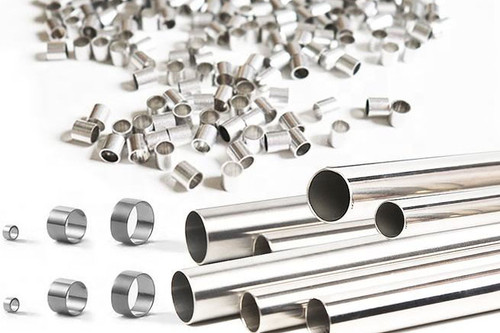

Comparativa de bandas de identificación médica: tantalio, platino-iridio y acero inoxidable
Visibilidad fluoroscópica y consideraciones sobre los casos de uso
Una banda marcadora ayuda al operador a localizar una parte de un catéter, una guía o un sistema de implantación bajo fluoroscopia. El tantalio, el platino-iridio y el acero inoxidable pueden cumplir esta función, pero la elección se complica cuando el dispositivo dispone de poco espacio para la banda.
Antes de comparar estos materiales, es necesario saber qué es lo que se pretende marcar con la banda. Podría identificar la punta distal, mostrar los extremos de un balón o distinguir dos posiciones a lo largo de un eje. En cada caso, el operador necesita reconocer una ubicación concreta, en lugar de limitarse a ver que hay algún metal presente.
Las dimensiones son tan importantes como la comparación de materiales. Una banda de acero inoxidable más gruesa puede proporcionar suficiente contraste para un diseño, mientras que una banda más pequeña quizá no lo haga. El platino-iridio y el tantalio ofrecen una alta radiopacidad, pero incluso estos materiales necesitan un grosor y una longitud suficientes para resultar útiles en la imagen. La orientación del dispositivo, la anatomía circundante y los componentes radiopacos cercanos también pueden alterar lo que ve el operador.
| Material | Por qué puede ser adecuado para el diseño | Qué comentar con el proveedor |
|---|---|---|
| Tantalio | Su elevada radiopacidad lo hace útil cuando el espacio para el marcador es limitado | Pureza, estado de suministro, dimensiones, acabado de los bordes y requisitos de fijación |
| Platino-iridio | Su alta radiopacidad lo convierte en un buen candidato para anillas de diámetro pequeño y de pared fina | Composición de Pt/Ir, estado del material, requisitos de conformado y coste de los metales preciosos |
| Acero inoxidable | El menor coste del material puede resultar atractivo cuando el diseño permite utilizar suficiente metal para obtener un contraste útil | Calidad del acero, dimensiones de la banda y compatibilidad con el proceso de fijación previsto |
Si se comparan prototipos, es recomendable mantener constantes la configuración de la imagen y el fondo. De lo contrario, una diferencia en la imagen podría deberse a las condiciones de la prueba y no a la banda. Comparar un anillo grueso de acero inoxidable con uno fino de Pt-Ir también mezcla los efectos de la geometría y del material.
Consideraciones sobre las dimensiones y la fabricación
El vástago te proporciona un punto de partida para el diámetro interior. El perfil del dispositivo limita el diámetro exterior, dejando un cierto margen para la pared. También hay que tener en cuenta la longitud axial: se trata de la distancia que recorre la banda a lo largo del vástago.
En el caso de una banda engarzada, hay que tener en cuenta dos conjuntos de dimensiones. La banda suministrada debe encajar sobre el vástago durante el montaje, mientras que la banda fijada debe cumplir con el perfil final y los requisitos de retención. Es más fácil elaborar un presupuesto a partir de un plano cuando esta distinción queda clara.
Bandas marcadoras de pared delgada y diámetro pequeño
Stanford Advanced Materials (SAM) puede fabricar bandas marcadoras con un espesor de pared de 0,001 pulgadas (0,0254 mm). También se pueden conseguir diámetros exteriores de tan solo 0,5 mm. Se trata de capacidades independientes, por lo que la combinación completa de material, diámetro, espesor de pared y tolerancias debe comprobarse con respecto a su plano.
Por ejemplo, si el diámetro interior nominal es de 0,061 pulgadas y el diámetro exterior es de 0,063 pulgadas, el espesor nominal de la pared es de 0,001 pulgadas. El cálculo es el siguiente:
Espesor de pared = (diámetro exterior − diámetro interior) / 2
La diferencia entre esos diámetros es de 0,002 pulgadas, ya que incluye la pared a ambos lados. Esto le proporciona el espesor nominal, pero no describe la uniformidad con la que se distribuye la pared alrededor de la banda. Cuando la uniformidad de la pared afecta al diseño, el plano también debe incluir requisitos dimensionales y de concentricidad adecuados.
Una pared más delgada proporciona más espacio alrededor del eje, aunque deja menos material radiopaco en la banda. Si la visibilidad resulta insuficiente, puede haber margen para aumentar la longitud axial en su lugar. Que esto resulte útil depende de la ubicación que se vaya a marcar y del espacio disponible a lo largo del dispositivo.
El acabado de los bordes puede pasarse por alto fácilmente cuando la mayor parte del debate se centra en los diámetros. Una rebaba puede engancharse o rayar el vástago durante la instalación, incluso cuando la banda tiene, por lo demás, el tamaño adecuado. Incluir el acabado requerido en el plano ayuda a evitar que ese detalle tenga que resolverse durante el montaje.
Inspección de las bandas marcadoras y verificación del dispositivo
La inspección de entrada permite comprobar si las bandas suministradas se ajustan al pedido. Aquí se incluyen la identificación del material, las dimensiones, el estado de la superficie y la trazabilidad del lote. Una vez fijada la banda, surgen otras cuestiones: ¿se mantiene en su posición?, ¿puede el operario identificarla claramente? y ¿ha dañado el montaje el eje o el recubrimiento?
Una banda puede parecer segura inmediatamente después de su fijación y, aun así, moverse durante la flexión o la simulación de la implantación. Por lo tanto, las comprobaciones de retención deben reflejar las condiciones a las que se verá sometido el dispositivo montado. El engarzado o la soldadura no pueden seleccionarse basándose únicamente en la denominación del material; las dimensiones de la banda, el estado en que se suministra y el componente subyacente influyen en la unión.
En el caso de las pruebas de imagen, la fase de uso relevante también es importante. La guía de la FDA sobre stents intravasculares, por ejemplo, aborda la radiopacidad durante la implantación, el despliegue y tras la implantación. Esas recomendaciones se refieren a los dispositivos incluidos en su ámbito de aplicación. Un catéter o una guía necesitan condiciones de ensayo adecuadas a su propio uso previsto.
Cuando el marcador entra en contacto con otro metal, la interfaz del conjunto merece especial atención durante la evaluación de la corrosión. Un estudio in vitro sobre stents endovasculares con marcadores radiopacos reveló que la fijación y el estado de la superficie podían influir en la corrosión localizada. El estudio no estableció las consecuencias clínicas, pero ilustra por qué la clasificación de corrosión de la materia prima no puede responder a todas las preguntas sobre el conjunto final.
Elección entre tantalio, platino-iridio y acero inoxidable
Si su dispositivo ya se encuentra cerca de su perfil máximo, el tantalio y el platino-iridio son candidatos útiles para los prototipos. Su elevada radiopacidad puede resultar valiosa cuando hay poco espacio para añadir más metal. La elección entre ambos puede depender entonces de la disponibilidad del material, del proceso de fijación y del coste de la pieza acabada.
Si se dispone de más espacio, puede merecer la pena probar el acero inoxidable. Su menor coste como material solo supone una ventaja si la banda puede proporcionar suficiente contraste sin resultar demasiado grande. En esta fase, los presupuestos para dimensiones viables resultan más útiles que una mera comparación de los precios de los metales.
Tamaños personalizados, longitudes cortadas y pedidos de muestras
¿Se pueden fabricar bandas marcadoras con dimensiones personalizadas?
Sí. SAM ofrece bandas marcadoras en platino-iridio, tantalio, acero inoxidable, oro, platino y nitinol. La gama también incluye acero inoxidable electrochapado en oro y nailon o HDPE con tungsteno.
Para opciones personalizadas, puede proporcionar un plano con las especificaciones del material, el diámetro interior (DI), el diámetro exterior (DE), la longitud axial, las tolerancias y el acabado. Es útil identificar las dimensiones más importantes para el ajuste del eje e indicar si se aplican antes o después de la fijación. A continuación, SAM puede revisar la pieza solicitada y confirmar qué se puede suministrar.
¿Se puede ajustar la longitud de la banda marcadora?
Puede incluir en la consulta la longitud de corte requerida y su tolerancia. Si va a probar varias longitudes en el mismo eje, puede enumerarlas junto con la cantidad necesaria para cada versión. SAM puede revisar los requisitos de corte y acabado de los bordes para esas opciones.
¿Puedo pedir una pequeña cantidad para evaluar el producto?
Si necesita un lote pequeño para evaluación, incluya esa cantidad en su solicitud. SAM podrá confirmar la disponibilidad de muestras, la cantidad mínima de pedido, el precio y el plazo de entrega para las especificaciones indicadas. También puede solicitar el precio de producción en la misma consulta si ya dispone de una estimación del volumen de pedidos posteriores.
