Grados 1-4 de titanio CP para dispositivos médicos: diferencias en cuanto a resistencia, conformabilidad y aplicaciones
¿Qué cambia al pasar del grado 1 al grado 4?
Un alambre que se dobla fácilmente con un radio pequeño puede que no soporte la carga que se exige a la pieza acabada. Pasar a un grado más resistente puede ayudar a soportar esa carga, pero también puede hacer que el doblado resulte más difícil de realizar. Esta es la principal disyuntiva entre los grados 1 a 4 de titanio comercialmente puro.
Los cuatro son grados de titanio sin alear. «Comercialmente puro» no significa que sean químicamente idénticos ni que estén libres de otros elementos: sus especificaciones admiten diferentes cantidades de oxígeno, hierro y otros componentes. El oxígeno contribuye de manera importante a la resistencia, y los grados suelen volverse más resistentes y menos dúctiles a medida que se pasa del grado 1 al grado 4.
Son distintos del Ti-6Al-4V, que contiene adiciones deliberadas de aluminio y vanadio. El trabajo en frío es otra distinción diferente. Cambia el estado de un producto de titanio, pero no transforma la composición química del grado 2 en la del grado 4.
Resistencia y conformabilidad en los cuatro grados
El grado 1 es, por lo general, el más fácil de conformar de los cuatro. Esto puede facilitar un plegado cerrado, pero la pieza debe mantener su forma bajo carga. Si se produce una deformación permanente durante los ensayos, la facilidad de conformado no ha resuelto el problema de diseño.
El grado 2 ofrece mayor resistencia que el grado 1 en condiciones comparables, pero la indicación «grado 2» en un pedido no lo dice todo al fabricante de herramientas. ¿Se ha recocido la materia prima tras el trefilado o el laminado? De no ser así, ya se ha consumido parte de la ductilidad, lo que puede explicar por qué el nuevo material se agrieta en un pliegue que el lote anterior sí podía realizar.
Con los grados 3 y 4, la resistencia aumenta y el conformado suele ser más exigente. Una pieza mecanizada a partir de una barra puede requerir poca deformación durante su fabricación. Sin embargo, un bucle de alambre o una pieza estampada debe resistir el proceso de conformado. Prueba primero el pliegue más cerrado, luego inspecciona si presenta grietas y mide cuánto se recupera.
| Calidad | Tendencia general en condiciones comparables | Pregunta para el equipo de diseño |
|---|---|---|
| Grado 1 | Resistencia mínima; máxima ductilidad | ¿Puede la pieza conformada soportar su carga sin sufrir una deformación permanente? |
| Grado 2 | Mayor resistencia que el grado 1, con una conformabilidad útil | ¿Permite el estado en que se suministra realizar los pliegues necesarios y alcanzar la resistencia final requerida? |
| Grado 3 | Mayor resistencia con menor ductilidad | ¿Resistirán las características más exigentes el conformado y el acabado? |
| Grado 4 | La mayor resistencia de las cuatro; generalmente la menos dúctil | ¿Es la resistencia el requisito limitante? ¿Puede el proceso propuesto producir la geometría deseada? |
La tabla describe tendencias más que límites de aceptación. Los resultados de los ensayos de tracción para el tamaño y el estado de compra proporcionan los datos necesarios para el diseño y la inspección de entrada.
Aplicación de la diferencia a un componente
Consideremos una pequeña pieza de alambre con un codo de retorno cerrado. Un grado de menor resistencia podría realizar ese codo con menos fuerza y menor riesgo de agrietamiento. Sin embargo, esa misma pieza podría abrirse o deformarse con demasiada facilidad durante su uso. Por lo tanto, tras una prueba de conformado debería realizarse una comprobación del comportamiento de la pieza acabada en cuanto a fuerza y deformación.
Cambiar al grado 4 puede resolver el problema de carga, pero al mismo tiempo puede crear un problema de utillaje. En ese caso, habrá que revisar de nuevo el radio de curvatura, las marcas superficiales y el estado del material. El mero hecho de repetir el proceso del grado 1 con alambre más resistente no garantiza que la nueva pieza sea aceptable.
Los componentes mecanizados plantean una elección diferente. Cuando el proceso de conformado es mínimo, la resistencia puede tener más peso en la decisión. Aun así, un grado de mayor resistencia no se mecaniza automáticamente mejor. El desgaste de las herramientas, el acabado superficial, las rebabas y la estabilidad de las secciones delgadas deben evaluarse igualmente con el material en bruto propuesto.
Las aplicaciones dentales, ortopédicas y quirúrgicas contienen piezas con funciones muy diferentes. Asignar el Grado 2 a un campo y el Grado 4 a otro dice muy poco sobre el componente que se está fabricando. El plano y el caso de carga son mejores guías que la etiqueta de la aplicación.
Grado y condición de entrega
Si un nuevo lote de alambre empieza a agrietarse en un pliegue que antes funcionaba, compruebe su estado, así como su grado. El trefilado o el laminado pueden haber reforzado el material, dejando menos margen para una mayor deformación. Que la composición química coincida no significa que los dos lotes hayan tenido el mismo procesamiento.
El recocido puede recuperar parte de esa ductilidad, pero también altera las propiedades que se obtuvieron durante el proceso de conformado. Cuando se recoce una pieza tras el doblado, hay que medir sus dimensiones y comprobar su rendimiento posteriormente. El certificado de entrada describe el material antes de dichas operaciones.
Un cambio de proveedor puede poner de manifiesto esta diferencia. Es posible que ambos lotes cumplan las especificaciones de compra, pero que uno de ellos se sitúe cerca del límite superior de resistencia del rango permitido. Compara los resultados de tracción comunicados y prueba el nuevo material en las herramientas existentes antes de dar luz verde a todo el lote.
La resistencia no es lo mismo que la rigidez ni la vida útil a fatiga
Un grado más resistente resiste la deformación permanente a una tensión mayor. Eso no significa que se doble mucho menos bajo la misma carga elástica pequeña. Los módulos elásticos de los grados 1 a 4 de titanio CP son relativamente similares, por lo que cambiar solo el grado puede servir de poco para reducir la deflexión elástica de un componente.
Si una pieza se dobla demasiado bajo carga pero recupera su forma al descargarse, es posible que un grado más resistente no sea la solución. Un alambre o una chapa más gruesos, o un tramo sin apoyo más corto, pueden reducir ese movimiento. Comprueba las dimensiones antes de cambiar el material.
Una pieza que resiste una carga puede llegar a agrietarse tras muchos ciclos. La grieta puede iniciarse en una marca de herramienta o en el exterior de un pliegue dañado, donde se concentra la tensión. Un resultado satisfactorio en el ensayo de tracción del material en bruto no revelará esa debilidad.
Para los ensayos de fatiga, mantenga las características que tendrá realmente la pieza de producción. Una barra de ensayo lisa omite la raíz de la rosca, el borde del orificio o la unión que pueden determinar el fallo. La superficie de ensayo también debe reflejar el acabado que deja el proceso de fabricación.
Condición de la superficie y forma del producto
En el caso de una pieza torneada, la varilla de titanio de grado médico necesita un margen de mecanizado suficiente para alcanzar el diámetro y el acabado finales. La rectitud y la superficie inicial también influyen en la configuración. Un arañazo que se eliminará durante el torneado tiene un significado diferente al que queda en el componente acabado.

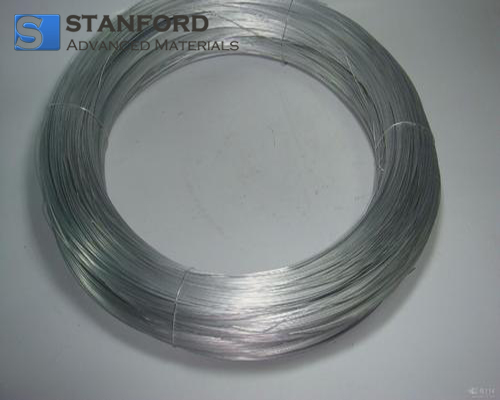

En el caso del alambre de titanio de grado médico, gran parte de la superficie suministrada puede permanecer tras el conformado. La variación del diámetro, los daños localizados y el formato de suministro pueden afectar tanto al proceso como a la forma final. La deformación de la bobina puede ser relevante incluso cuando una probeta de tracción cumple los requisitos.
Los cuatro grados se basan en una superficie de óxido protectora para la resistencia a la corrosión. Un número de grado más alto no equivale a una clasificación de resistencia a la corrosión. El acabado, la contaminación, el contacto con otros materiales y el entorno de servicio siguen formando parte de la evaluación.
Normas y registros de materiales
La indicación «titanio ASTM F67-24» deja un pedido incompleto. La norma F67 abarca cuatro grados sin alear y varias formas de producto, por lo que el pedido también debe incluir el grado, las dimensiones, las condiciones de suministro y el acabado. Estos detalles indican a la fábrica qué debe suministrar y al equipo receptor qué debe comprobar.
La norma ISO 5832-2:2025 enumera seis grados basados en la resistencia a la tracción. Si un plano menciona ambas normas, compruebe los requisitos para el material seleccionado en cada una de ellas. Que el número de grado coincida no es suficiente para determinar que las especificaciones coincidan.
La conformidad del material es una parte de la cualificación del dispositivo. El certificado de la fábrica describe el material suministrado, antes de que el fabricante lo doble, le corte roscas o le aplique un tratamiento térmico. La inspección y los ensayos de la pieza acabada deben tener en cuenta esas operaciones posteriores.
Detalles de la adquisición que evitan la reelaboración
Una solicitud de presupuesto para titanio CP debe incluir:
- El grado, la norma del material y la edición requerida.
- La forma del producto, las dimensiones, las tolerancias y las condiciones de entrega.
- Los requisitos de superficie y cualquier margen de mecanizado.
- Informes de análisis químico y ensayos mecánicos referidos al lote o la remesa suministrada.
- Identificación que pueda conservarse cuando el material en stock se corte en piezas más pequeñas.
- Cualquier ensayo de conformado o prueba adicional necesaria antes de la compra habitual.
Para solicitar presupuestos a Stanford Advanced Materials (SAM), el plano y el proceso de fabricación previsto ayudan a determinar qué material hay que evaluar. Si la pieza requiere un plegado cerrado, incluya esa información. Si se va a mecanizar y posteriormente someter a ensayos de fatiga, especifique las condiciones requeridas y la documentación necesaria.
El mejor grado es aquel que permite fabricar la pieza requerida y que, posteriormente, siga cumpliendo sus requisitos de carga. El grado 1 puede facilitar el conformado; el grado 4 puede proporcionar la resistencia necesaria. Ninguna de estas ventajas determina la elección sin conocer la geometría del componente y su historial de procesamiento.
