Imanes a medida para sensores médicos: requisitos de tamaño, campo magnético, recubrimiento y montaje

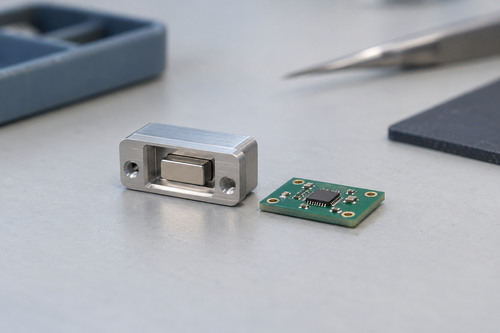

Definición del tipo de sensor y las condiciones de funcionamiento
La especificación de un imán debe partir del sensor, no de una referencia de catálogo. Defina qué debe detectar el sensor —posición, rotación, distancia o la presencia de un componente— e identifique el rango y la dirección del campo magnético que necesita en su elemento sensor. Un sensor Hall, por ejemplo, debe evaluarse en función de su rango real de conmutación o medición, en lugar de basarse en una solicitud general de un «imán potente».
Anote la distancia nominal de trabajo y su variación en el peor de los casos tras el montaje. Los cambios en la posición del imán, el espesor del adhesivo, las dimensiones de la carcasa y la ubicación del sensor pueden alterar el campo que percibe el sensor. Incluya en la revisión del diseño las piezas metálicas cercanas y otros imanes. Un imán que cumpla con un valor de campo superficial de forma aislada puede producir un resultado diferente una vez instalado.
Los requisitos de temperatura deben abarcar el almacenamiento, el funcionamiento y cualquier etapa de fabricación o reprocesamiento a la que se someta el conjunto. No todos los instrumentos médicos funcionan dentro de una banda de temperatura limitada. Especifique el rango real y compruebe si el campo se mantiene dentro de los límites del sensor en todo ese rango. Si el dispositivo puede utilizarse en un entorno de resonancia magnética (RM), ese caso de uso requiere una evaluación independiente a nivel de sistema, en lugar de una suposición basada en el grado del imán.
Selección del material del imán y de la dirección de magnetización
El NdFeB resulta útil cuando se necesita que un imán compacto genere un campo considerable. El SmCo puede considerarse cuando el comportamiento térmico u otras limitaciones de la aplicación lo justifiquen. La selección del grado debe ajustarse a los requisitos del campo, al espacio disponible y a las condiciones térmicas. Elegir el producto energético nominal más alto no resulta necesariamente útil si un campo más pequeño, una geometría diferente o un margen de funcionamiento más estable se adaptan mejor al sensor.
La dirección de magnetización es tan importante como el material. Un disco magnetizado axialmente tiene los polos en sus caras planas; un disco magnetizado diametralmente presenta un campo diferente a un sensor cercano. Indique en el plano el eje de magnetización, la orientación de los polos y el punto de referencia del montaje. Cuando la polaridad afecte a la electrónica, añada una forma práctica de identificarla o verificarla durante el montaje.

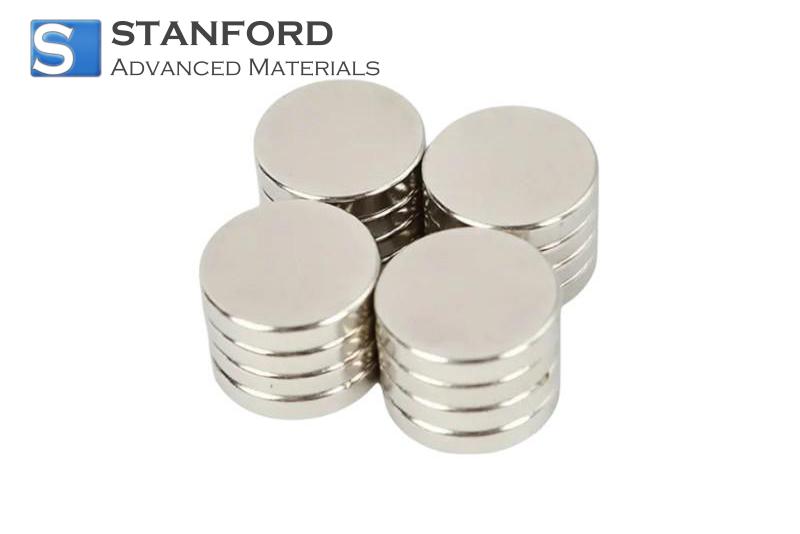

El imán de disco de neodimio N52SH de SAM ofrece un ejemplo de pieza magnetizada axialmente y recubierta de Ni-Cu-Ni. La cifra de campo superficial que figura en su catálogo sirve de referencia para esa configuración del producto. Un diseño de sensor a medida sigue necesitando una medición del campo en su propio entrehierro y orientación de trabajo.
Establecimiento de los requisitos dimensionales y de tolerancia
Especifique el diámetro o la longitud y la anchura, el espesor y las tolerancias que afectan al entrehierro magnético. Un pequeño cambio en el espesor o la colocación puede ser más relevante para el sensor que un cambio nominal en el grado del material. Si el imán encaja en un hueco, incluya el juego del hueco y el espesor de su recubrimiento o adhesivo en la suma de tolerancias.
El estado de los bordes es importante en el caso de los imanes sinterizados frágiles. Los bordes astillados pueden interferir en el asentamiento, dañar un recubrimiento o dejar partículas en el conjunto. Defina las astillas admisibles, el chaflán o radio requerido cuando sea apropiado, y el método de inspección. Identifique también qué cara es el punto de referencia del conjunto, de modo que la comprobación dimensional se corresponda con la posición utilizada en las pruebas de campo.
Especificaciones del recubrimiento y ensayos ambientales
Un recubrimiento protege el imán de su entorno, pero el recubrimiento adecuado depende de cómo quede expuesto el conjunto acabado. Los recubrimientos de Ni-Cu-Ni, epoxi y parileno deben compararse con la humedad prevista, los productos de limpieza, los ciclos de temperatura y el proceso de montaje. El espesor del recubrimiento también debe tenerse en cuenta en las dimensiones finales y en el espacio de trabajo.
Pregunte cómo se comprobarán la continuidad y la adherencia del recubrimiento, especialmente en los bordes y las esquinas. A continuación, pruebe las piezas recubiertas tras un montaje representativo y una exposición ambiental. Un resultado de corrosión obtenido a partir de una muestra sin montar puede pasar por alto daños causados por el ajuste a presión, el curado del adhesivo o la manipulación. Si el imán o su recubrimiento pueden entrar en contacto con tejidos o fluidos, el dispositivo acabado requiere una evaluación adecuada de los riesgos biológicos y de corrosión.
Las investigaciones sobre imanes de NdFeB recubiertos de parileno en un entorno bucal simulado ilustran por qué debe comprobarse la durabilidad del recubrimiento para la exposición prevista. Esto no establece que el parileno sea adecuado para todos los sensores médicos ni para todos los procesos de fabricación.
Medición de campo y criterios de aceptación
Defina la medición de aceptación mediante un esquema: el punto o área que se va a medir, la distancia al imán, la componente y la dirección del campo, el dispositivo de sujeción, el instrumento y la temperatura de ensayo. Una medición en la superficie del imán no puede sustituir a una realizada en el elemento sensor. Si el sensor responde a un rango de posiciones, mida el campo en los puntos extremos relevantes, así como en la posición nominal.
Las pruebas de prototipos deben incluir los componentes circundantes que puedan afectar al circuito magnético. Compare el resultado con el rango de funcionamiento especificado del sensor y tenga en cuenta las variaciones del imán, el sensor, el espacio de separación y la temperatura. Cuando se prevean movimientos repetidos o ciclos de temperatura, compruebe si la señal ensamblada se mantiene dentro de los límites posteriormente. Estas pruebas proporcionan criterios de aceptación más útiles que la mera denominación de un grado.
Procedimientos de manipulación y trazabilidad de lotes
Los imanes pequeños pueden chocar entre sí, astillarse o recoger partículas ferrosas durante el transporte y el montaje. Especifique un embalaje separado, herramientas de manipulación limpias y un punto de inspección antes de la instalación. Las instrucciones de montaje deben abarcar la polaridad, el asentamiento, la colocación del adhesivo o el método de fijación, y cualquier paso que pueda dañar el recubrimiento.
Los registros de lote deben relacionar los imanes entregados con su grado de material, dimensiones, proceso de recubrimiento, dirección de magnetización y resultados de la inspección de campo. Establezca un sistema de notificación de cambios para aquellas modificaciones que puedan afectar a la salida del sensor, incluyendo un cambio de recubrimiento o una revisión del dispositivo de magnetización.
Para una solicitud de presupuesto, facilite:
- El tipo de sensor, el componente y el rango de campo requeridos, la distancia de trabajo y las condiciones de temperatura.
- El material del imán y el grado propuesto, o la autorización para que el proveedor proponga alternativas que cumplan los requisitos de campo.
- Un plano acotado con tolerancias, estado de los bordes, puntos de referencia, eje de magnetización y marcado de polaridad.
- El tipo de recubrimiento, los límites de espesor, la exposición ambiental y los requisitos de inspección.
- La posición de medición del campo, el dispositivo de sujeción, la temperatura y los límites de aceptación.
- Requisitos de montaje, embalaje, trazabilidad de lotes y notificación de cambios.
Stanford Advanced Materials (SAM) ofrece una lista de opciones de imanes médicos que puede servir como punto de partida para la selección del material y la forma. Para un sensor a medida, envíe las condiciones de funcionamiento y el plano de montaje junto con la solicitud de presupuesto, de modo que el imán presupuestado y su plan de inspección se adapten a las necesidades de campo del instrumento terminado.
