Materiales para tubos capilares destinados a la fluídica de los dispositivos de diagnóstico in vitro (IVD) y a los instrumentos
Definición de los requisitos de aplicación para la selección de tubos capilares
Un mismo instrumento de diagnóstico in vitro (IVD) puede utilizar tubos capilares para transportar muestras de pacientes, reactivos, soluciones de lavado y residuos. Aunque estas líneas puedan parecer similares en un esquema, sus condiciones de exposición rara vez son idénticas. Una línea de muestras puede ser más sensible a la pérdida o al arrastre de analitos, mientras que una línea de reactivos puede verse condicionada por la compatibilidad química. En una vía analítica presurizada, las dimensiones de las conexiones y de las paredes también forman parte del diseño mecánico.
Por lo tanto, la selección de materiales comienza con un esquema de la trayectoria del fluido. Para cada segmento, el equipo de ingeniería necesita saber con qué fluidos entra en contacto, cuánto tiempo permanecen en el tubo y qué ocurre durante la limpieza o la parada del sistema. La presión de funcionamiento, la temperatura, el caudal y la frecuencia de sustitución completan el panorama. Una vez documentadas estas condiciones, la elección entre un tubo convencional y un material más especializado resulta más fácil de explicar y probar.
La compatibilidad implica algo más que si un tubo se corroe a simple vista. Un material puede permanecer intacto y, aun así, liberar trazas de contaminantes, retener parte de una muestra o alterar el resultado de un ensayo sensible. La cuestión relevante es cómo se comporta el tubo propuesto con los fluidos reales y el método analítico, incluidas las soluciones de limpieza, que pueden ser más agresivas que los reactivos utilizados durante un ensayo.

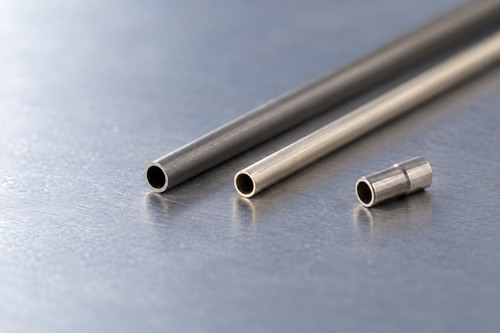

Comparación del tantalio y el platino con los tubos convencionales
El acero inoxidable y el PEEK son puntos de partida útiles, ya que muchos sistemas analíticos ya cuentan con accesorios y procedimientos de mantenimiento establecidos para ellos. El tantalio y el platino entran en escena cuando una exposición química concreta o un resultado de ensayo justifica examinar una superficie en contacto con el fluido diferente. Su resistencia a la corrosión puede ser valiosa, pero no se puede dar por sentado que ninguno de estos metales evite la adsorción o la contaminación en todos los métodos. La disponibilidad, el diseño de las conexiones y el coste también influyen en si una sustitución propuesta resulta práctica.
| Material | Por qué puede considerarse | Lo que debe garantizar la aplicación |
|---|---|---|
| Acero inoxidable | Tubos y racores consolidados para numerosos sistemas analíticos a presión. | Compatibilidad con los reactivos y recuperación aceptable de los analitos que puedan interactuar con superficies metálicas. |
| PEEK | Un recorrido no metálico en contacto con el fluido que puede ofrecer un tendido y un montaje prácticos. | Compatibilidad con los disolventes, la temperatura, la presión, el procedimiento de limpieza y los analitos objetivo. |
| Tantalo | Un candidato cuyo comportamiento frente a la corrosión puede resolver un problema específico de la trayectoria del fluido. | Disponibilidad del diámetro interior y las conexiones requeridas, seguida de pruebas de exposición, recuperación y montaje. |
| Platino | Un candidato para circuitos especializados en los que sus propiedades químicas justifican el coste adicional. | Viabilidad de las dimensiones del tubo y del método de unión, así como rendimiento con los fluidos reales. |
Esta comparación resulta más útil cuando se vincula a un fallo definido o a un límite de rendimiento. Si el acero inoxidable produce una recuperación inaceptable para un analito concreto, por ejemplo, probar una superficie en contacto con el fluido diferente tiene un propósito claro. Si el material existente ya cumple los requisitos del método, un metal más caro no ofrece ningún beneficio analítico demostrado por el mero hecho de ser más resistente químicamente en general.
El tubo capilar de tantalio de SAM ofrece un punto de partida para analizar las dimensiones y la composición del material. Su idoneidad para una vía de flujo concreta en el diagnóstico in vitro seguiría dependiendo del diámetro interno requerido, la geometría de las conexiones, las condiciones de presión y los resultados con los fluidos previstos.
Cómo afecta la geometría del tubo al rendimiento
El material no puede evaluarse independientemente de la geometría del tubo. El diámetro interno (DI) y la longitud determinan el volumen que cabe en una línea, mientras que el DI y el espesor de la pared influyen en la resistencia al flujo y la resistencia mecánica. A un caudal fijo, un diámetro interior más pequeño aumenta la velocidad lineal y la caída de presión. Puede reducir la cantidad de fluido entre dos componentes, pero no hace automáticamente que un ensayo sea más sensible.
Las consecuencias del volumen añadido dependen del instrumento. En una trayectoria cromatográfica, una conexión larga o un racor mal ajustado pueden ensanchar los picos fuera de la columna. En otro sistema de diagnóstico in vitro (IVD), ese mismo volumen adicional puede traducirse en un tiempo de respuesta más largo, un mayor consumo de reactivos o una etapa de lavado más complicada. Por eso, el diámetro interior y la longitud propuestos deben comprobarse en función del balance de volumen y presión a nivel del sistema, en lugar de elegirse únicamente a partir de un catálogo de materiales.
Los racores merecen una atención especial, ya que un hueco en el extremo de un tubo puede crear una bolsa de líquido no deseada, incluso cuando el interior del tubo esté fabricado con precisión. Por lo tanto, un plano útil define el tubo y su conexión como un conjunto, incluyendo la posición del extremo dentro del racor y cualquier material de sellado expuesto al fluido.
Acabados de los extremos, conexiones y limpieza
Un extremo de tubo limpio y uniforme favorece el sellado de la conexión y evita que entren virutas o rebabas en la trayectoria del fluido. El acabado superficial también puede ser relevante, aunque un valor de rugosidad por sí solo no predice la adsorción del analito. Cuando la recuperación o el arrastre son motivo de preocupación, las mediciones realizadas en la trayectoria del conjunto son más informativas que una afirmación general de que un material tiene una superficie más lisa o más inerte.
Los codos introducen otra limitación de diseño. Su radio aceptable depende del material y de las dimensiones del tubo, y el codo terminado debe conservar un paso interior abierto sin ejercer una tensión excesiva sobre las conexiones adyacentes. Del mismo modo, el método de unión debe seleccionarse en función del montaje real: un racor de compresión, una unión soldada u otra conexión conlleva sus propias superficies en contacto con el fluido, necesidades de mantenimiento y posibles fuentes de volumen muerto. Las pruebas de estanqueidad tras el montaje —y tras los ciclos de limpieza o de temperatura pertinentes— muestran si esas opciones funcionan en conjunto.
El rendimiento de la limpieza depende del método analítico y no solo del material del tubo. Un enjuague que elimine un reactivo puede dejar otro, mientras que un agente de limpieza más fuerte puede afectar a una junta o a un racor. Por lo tanto, deben utilizarse muestras representativas y fluidos de lavado para comprobar la contaminación cruzada a lo largo de todo el recorrido. Si persiste una señal inesperada, la investigación debe incluir válvulas y conectores, además del capilar.
Sustancias extraíbles, documentación y la solicitud de presupuesto
Cuando el método es sensible a la contaminación, las especificaciones de adquisición deben identificar qué elementos podrían interferir en la medición. Dependiendo del ensayo, puede tratarse de un metal traza, un compuesto orgánico extraíble, una partícula o una pérdida de analito hacia la superficie en contacto con el fluido. Los ensayos deben reflejar tiempos de contacto y temperaturas realistas; un dato de pureza de la materia prima no responde a la pregunta de si el conjunto fluídico acabado afecta al resultado.
Una solicitud de presupuesto útil reúne todas estas condiciones en un solo documento: la lista completa de fluidos y productos de limpieza, la presión y la temperatura máximas, el diámetro interior y el diámetro exterior requeridos, la longitud y las tolerancias, el acabado de los extremos y el diseño de conexión propuesto. También debe indicar cualquier límite relativo a sustancias extraíbles, partículas, recuperación o arrastre, junto con la identificación del lote y los registros de cambios necesarios para la producción. De este modo, los proveedores pueden responder a una aplicación concreta en lugar de a una solicitud genérica de «tubos capilares de grado IVD».
Se puede considerarel uso de tubos de platino cuando un diseño especializado lo requiera, pero las dimensiones personalizables del producto indicado son solo el punto de partida de ese debate; el diámetro interior, la viabilidad de la unión y la integridad frente a la presión deben confirmarse para el conjunto propuesto. Se puede consultar a Stanford Advanced Materials (SAM) con esos detalles, tanto para las opciones de platino como de tantalio. La documentación sobre los materiales del proveedor sirve de apoyo para la compra y la inspección de entrada, mientras que el fabricante del instrumento debe verificar la trayectoria de flujo final y su efecto en el método analítico.
Referencias
Capítulo general de la USP <621> — Cromatografía
Gestión de la adsorción no específica en el hardware de cromatografía líquida: una revisión
