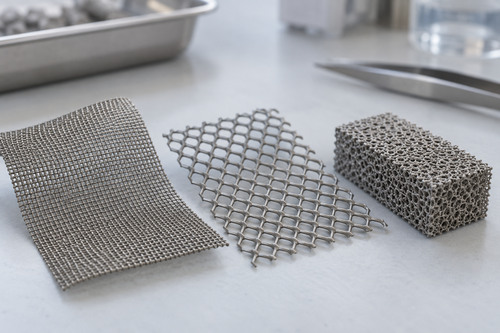

Malla médica de titanio: cuándo utilizar la malla tejida, la malla expandida o la malla de espuma
Determinación de la estructura adecuada
Un recubrimiento flexible, un soporte moldeado y un andamio tridimensional plantean diferentes exigencias al titanio. La malla metálica tejida, la malla de chapa expandida y la espuma de titanio porosa pueden proporcionar estructuras abiertas, pero sus aberturas, trayectorias de carga y superficies se forman de maneras diferentes. La primera pregunta es qué función debe cumplir el componente en el dispositivo: adaptarse a un contorno, mantener una forma definida o proporcionar volumen dentro de un defecto.
Esa elección no puede basarse únicamente en la palabra «poroso». Una malla tejida puede ser adecuada para un diseño que requiera flexibilidad durante la colocación. La malla expandida puede moldearse a partir de una lámina continua, conservando al mismo tiempo un patrón abierto. La espuma ofrece una red tridimensional cuya estructura de poros puede ser relevante para la interacción con los tejidos. En cada caso, la geometría final, el método de fijación y las cargas previstas determinan si la estructura es adecuada.
Características de la malla metálica tejida
La malla tejida se fabrica entrelazando alambres de titanio. El diámetro del alambre, el patrón de tejido y el tamaño de las aberturas determinan cómo se dobla y con qué facilidad se puede cortar o moldear. Un alambre más fino puede facilitar que un tejido concreto se adapte a una superficie, pero la flexibilidad y la resistencia siguen dependiendo del patrón completo y de la dirección de la carga. Especifique estas dimensiones en lugar de basarse únicamente en la etiqueta que indica el número de mallas.
Hay que prestar atención a los bordes. El corte puede dejar extremos de alambre sueltos, alterar el tejido cerca del perímetro o crear puntas que dificulten la manipulación y la colocación. En una solicitud de presupuesto debe describirse el tratamiento de los bordes requerido y cómo se inspeccionará. Las intersecciones entre los alambres también crean zonas de contacto que deben tenerse en cuenta a la hora de limpiar y evaluar la superficie. Si la malla se va a unir a un marco u otro componente, compruebe la retención y la deformación tras ese paso de montaje.
Características de la malla de titanio expandida
La malla expandida se obtiene a partir de una lámina de titanio que se corta y se estira para crear aberturas. El ancho de los hilos, la geometría de las aberturas, el espesor original de la lámina y el patrón de expansión definen la estructura. Dado que los hilos permanecen conectados, una lámina expandida no presenta los extremos sueltos de alambre propios de un borde tejido cortado. El corte y el conformado pueden dejar aún así aristas afiladas, rebabas o hilos dañados que requieren inspección y acabado.
La malla expandida puede resultar útil cuando es necesario dar forma al componente al tiempo que proporciona soporte a través de una abertura. No debe describirse automáticamente como más rígida que la malla tejida: la comparación depende del espesor, el área abierta, las dimensiones de los hilos, la orientación y la forma en que se fija el componente. Compruebe la flexión y la retención en una pieza conformada representativa, especialmente si va a ser recortada o perfilada durante el proceso de fabricación.
Comprensión de la espuma de titanio porosa
La espuma de titanio porosa es una estructura tridimensional, más que una lámina abierta. La porosidad, el tamaño y la distribución de los poros, la interconectividad y el espesor de la estructura de titanio influyen en su respuesta mecánica. Una superficie porosa puede ofrecer espacio para la interacción con los tejidos o el crecimiento óseo en una aplicación diseñada adecuadamente, pero la presencia de poros interconectados no garantiza por sí sola un beneficio clínico.
La espuma también modifica el proceso de verificación. Es posible que se necesiten ensayos de compresión o de fatiga para el caso de carga propuesto, mientras que las imágenes transversales o la microtomografía computarizada (micro-CT) pueden ayudar a caracterizar su arquitectura interna. Esa misma red interna puede dificultar la eliminación de los residuos de fabricación. Especifique un método de limpieza y una forma de verificar su eficacia en la geometría real de la pieza.
Comparación de las tres estructuras
| Factor de selección | Malla metálica tejida | Malla de lámina expandida | Espuma de titanio porosa |
|---|---|---|---|
| Estructura básica | Alambres entrelazados con aberturas determinadas por el diámetro del alambre y el tejido. | Lámina continua con hendiduras que se extienden formando aberturas. | Red tridimensional de poros y estructura de titanio. |
| Dimensiones a especificar | Diámetro del alambre, tejido, tamaño de la abertura, espesor total y acabado de los bordes. | Espesor de la lámina, anchura de los hilos, geometría de las aberturas, área abierta y estado de los bordes. | Dimensiones totales, porosidad, distribución del tamaño de los poros e interconectividad. |
| Consideraciones sobre el conformado | Conformabilidad, movimiento del tejido y control de los extremos cortados del alambre. | Comportamiento ante la flexión, daños en los hilos y cambios en las aberturas tras el conformado. | Efectos del mecanizado o el conformado sobre la red porosa. |
| Aspectos clave de la verificación | Dimensiones, bordes, retención del ensamblaje y cargas mecánicas relevantes. | Dimensiones, forma resultante, bordes y cargas mecánicas relevantes. | Arquitectura interna, respuesta mecánica y eliminación de material residual. |
La tabla indica qué hay que medir, no establece una clasificación universal. Por ejemplo, ninguna de estas estructuras es, por sí misma, fácil de limpiar, y la obtención de imágenes no se limita a la espuma. Utilice el aumento u otros métodos adecuados para la característica que se esté comprobando; reserve la obtención de imágenes internas para cuestiones que no puedan resolverse a partir de la superficie.
Vinculación de las especificaciones de los materiales con la documentación de la solicitud de presupuesto
Una solicitud de presupuesto debe identificar el grado de titanio, la forma del producto, las dimensiones, el acabado de los bordes, el estado de la superficie y las etapas de procesamiento previstas. En el caso de un diseño tejido, incluya las especificaciones del alambre y de las aberturas. En el caso de un diseño expandido, incluya planos de las hebras y de las aberturas antes y después del conformado. En el caso de la espuma, añada requisitos medibles sobre la estructura de los poros y el método utilizado para verificarlos. En los tres casos, solicite la identificación del lote y la documentación necesaria para rastrear el material de partida y el procesamiento posterior.
La norma ASTM F67 especifica los requisitos químicos, mecánicos y metalúrgicos para determinados grados de titanio sin alear en formas de producto en bruto utilizados para fabricar implantes quirúrgicos. Su ámbito de aplicación no establece el rendimiento de un dispositivo acabado de malla o espuma. Pregunte qué forma y lote de entrada cubre la certificación del material del proveedor y, a continuación, defina criterios de aceptación independientes para el componente procesado.
Stanford Advanced Materials (SAM) ofrece malla de titanio en formas tejida y expandida. Confirme el tipo, la estructura y la documentación disponibles para el uso previsto, en lugar de dar por sentado que todas las opciones enumeradas cuentan con la misma homologación como dispositivo médico. La barra de Ti-6Al-4V ELI, que figura por separado, es un ejemplo de una aleación y una forma de materia prima diferentes; su documentación según la norma ASTM F136 no puede aplicarse a un pedido de malla de titanio.
Para la inspección de entrada, compare el material entregado con el plano aprobado y las especificaciones de compra. Compruebe las dimensiones, las características de las aberturas o los poros, los defectos visibles, el estado de la superficie y la documentación del lote. A continuación, el trabajo específico del producto debe abordar el conformado, la unión, la limpieza, el rendimiento mecánico, la evaluación biológica y cualquier otro requisito derivado de su uso previsto.
