Opciones de recubrimiento y encapsulación para imanes en dispositivos médicos: parileno, epoxi, oro y titanio
Definición del tipo de contacto del dispositivo y del entorno de uso
A la hora de seleccionar recubrimientos o encapsulados para imanes en dispositivos médicos, es fundamental definir primero el tipo de contacto del dispositivo, el entorno de uso, los métodos de esterilización y la geometría del imán. El tipo de contacto puede variar significativamente en función de si el dispositivo está destinado a uso externo o a implantación interna. En el caso de las aplicaciones internas, el entorno de uso puede implicar la exposición a fluidos corporales, temperaturas variables y tensiones mecánicas que podrían afectar tanto al imán como a su recubrimiento.
El método de esterilización es otro factor crítico. Entre los métodos habituales se incluyen la esterilización en autoclave, la esterilización con gas de óxido de etileno (EtO) o la irradiación gamma. Cada método tiene implicaciones distintas para la elección del material de recubrimiento. Por ejemplo, algunos recubrimientos pueden degradarse a altas temperaturas o en presencia de determinados productos químicos utilizados en los procesos de esterilización.
Además, conocer la geometría del imán —como su tamaño y forma— influirá en cómo se aplican los recubrimientos y en su eficacia. Las geometrías complejas pueden plantear dificultades a la hora de lograr una cobertura y una adhesión uniformes del material de recubrimiento.
Comprender la corrosión del NdFeB y sus implicaciones
Los imanes de neodimio-hierro-boro (NdFeB) se utilizan ampliamente en dispositivos médicos debido a sus potentes propiedades magnéticas. Sin embargo, también son susceptibles a la corrosión si no se protegen adecuadamente. La corrosión puede provocar una degradación del rendimiento y un posible fallo del conjunto del imán. Los defectos en el recubrimiento o los daños en los bordes son especialmente preocupantes, ya que representan puntos vulnerables por donde puede penetrar la humedad e iniciar procesos de corrosión.
La integridad del recubrimiento es fundamental; incluso los defectos más leves pueden comprometer la fiabilidad de todo el conjunto. Por lo tanto, es necesario un proceso de inspección exhaustivo para identificar cualquier imperfección en el recubrimiento antes del montaje final. Esto incluye inspecciones visuales, así como técnicas avanzadas como la microscopía electrónica de barrido (SEM) o la espectroscopia fotoelectrónica de rayos X (XPS) para evaluar el estado de la superficie.
Análisis comparativo de las opciones de recubrimiento: parileno, epoxi y oro
La selección de un recubrimiento adecuado implica comparar diversas opciones, como el parileno, el epoxi y el oro. Cada material tiene propiedades únicas en cuanto a cobertura, espesor, fuerza de adhesión y capacidad de detección de defectos.
| Tipo de recubrimiento | Cobertura | Espesor | Adhesión | Inspección de defectos |
|---|---|---|---|---|
| Parileno | Excelente cobertura conformada | Normalmente, de 1 a 20 micras | Fuerte adhesión; el proceso de deposición química de vapor mejora la unión | Requiere técnicas avanzadas como el microscopio electrónico de barrido (SEM) para la detección de defectos |
| Epoxi | Buena cobertura; puede requerir una aplicación cuidadosa para evitar huecos | Varía mucho; puede ser más grueso que el parileno (hasta 100 micras) | Buena adhesión; depende de la preparación de la superficie | Inspección visual; posibilidad de que se formen burbujas o superficies irregulares |
| Oro | Buena cobertura, pero limitada a geometrías específicas | Normalmente capas finas (0,5-5 micras) | Excelente adherencia, pero requiere técnicas de aplicación precisas | El XPS puede utilizarse para el análisis de superficies; es menos habitual que otros métodos |
El parileno es conocido por su excelente cobertura conformada, gracias a su proceso de deposición química en fase de vapor, que le permite recubrir formas complejas de manera uniforme sin dejar huecos. Sin embargo, su espesor es limitado en comparación con los recubrimientos epoxi, que pueden aplicarse con un espesor mucho mayor, aunque pueden requerir técnicas de aplicación cuidadosas para evitar defectos como las burbujas de aire.
Los recubrimientos de oro ofrecen una excelente resistencia a la corrosión, pero suelen reservarse para aplicaciones específicas por motivos de coste. Además, requieren métodos de aplicación precisos para garantizar la uniformidad en todas las superficies.

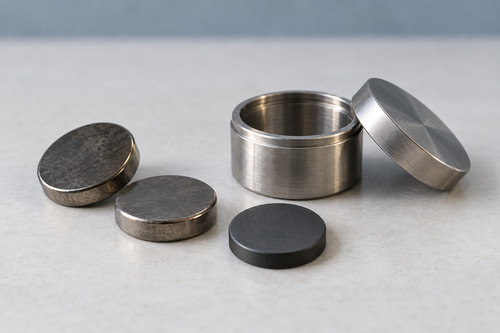

Carcasas de titanio: una alternativa robusta
Un enfoque alternativo consiste en utilizar carcasas de titanio que proporcionan un sellado hermético alrededor de los imanes. El titanio es altamente resistente a la corrosión y biocompatible; por lo tanto, actúa como una barrera eficaz contra la exposición ambiental. El diseño debe tener en cuenta las juntas y las técnicas de sellado hermético para garantizar que se evite la entrada de humedad durante toda la vida útil del dispositivo.
El uso del titanio también permite geometrías personalizadas que se adaptan a imanes de distintos tamaños, al tiempo que proporcionan una protección adecuada frente a los factores ambientales. Sin embargo, este enfoque puede aumentar la complejidad y los costes de fabricación en comparación con soluciones de recubrimiento más sencillas.
Requisitos de especificación para los recubrimientos
Durante el proceso de recubrimiento deben respetarse estrictamente las especificaciones relativas a las dimensiones permitidas. La continuidad del recubrimiento es fundamental; cualquier discontinuidad podría dar lugar a vías de corrosión que comprometan el rendimiento de los imanes con el paso del tiempo. Los procesos de inspección deben incluir métodos de detección de poros, como ensayos de alta tensión o ensayos con líquidos penetrantes, para evaluar eficazmente la integridad del recubrimiento.
El proceso de montaje también debe tener en cuenta los posibles problemas derivados de las diferencias de expansión térmica entre los materiales durante los procesos de esterilización. Debe prestarse especial atención para garantizar que todos los componentes encajen entre sí sin introducir puntos de tensión que puedan dañar los recubrimientos o provocar fallos.
Planificación de la resistencia a la corrosión y la evaluación biológica
Debe elaborarse un plan exhaustivo que aborde la resistencia a la corrosión en una fase temprana del diseño. Esto incluye la elección de métodos de limpieza adecuados que no dañen los recubrimientos antes de la esterilización, así como garantizar que todos los materiales cumplan las normas pertinentes establecidas en la norma ISO 10993-1:2025 relativa a la evaluación biológica de los productos sanitarios.
Una lista de verificación bien estructurada para la solicitud de presupuesto (RFQ) debe incluir especificaciones sobre las dimensiones permitidas, los métodos de inspección necesarios para comprobar la integridad del recubrimiento, la compatibilidad de los materiales utilizados con la esterilización y los requisitos de documentación que deben cumplir los proveedores en cuanto a la trazabilidad de los materiales utilizados en la fabricación.
La evaluación final de cualquier opción de recubrimiento o encapsulación no debe dar por sentada la biocompatibilidad automática; cada diseño debe validarse en función del uso previsto y de las interacciones específicas con los tejidos corporales.
El parileno AF4 representa una excelente opción a la hora de considerar recubrimientos avanzados debido a sus propiedades únicas, adaptadas a aplicaciones sensibles como los productos sanitarios. Los imanes médicos están disponibles en diversas formas que pueden personalizarse según los requisitos específicos de diseño.
Referencias
La durabilidad de los recubrimientos de parileno en imanes de neodimio-hierro-boro
ISO 10993-1:2025 - Evaluación biológica de los productos sanitarios - Parte 1
