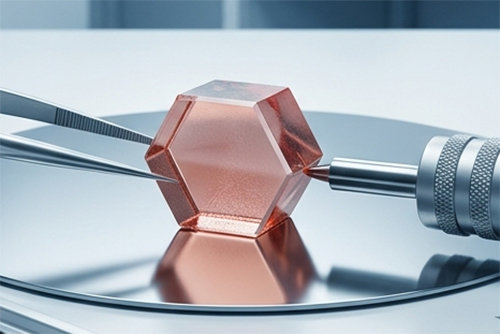

Cristal de CdSe obtenido mediante ingeniería inversa, adaptado para ensayos de fotónica médica

Antecedentes del cliente

Un equipo de fotónica médica con sede en EE. UU. necesitaba un único cristal de CdSe para sustituir un componente obsoleto de un conjunto óptico utilizado para pruebas de banco y validación de prototipos. La información del proveedor original era escasa. Disponían de registros parciales sobre la pieza, pero no los suficientes para realizar un pedido de reposición estándar con confianza.

Su equipo interno conocía el sistema lo suficientemente bien como para describir el espacio de instalación, la trayectoria del haz y el objetivo funcional, pero no disponía de un juego completo de planos. Durante las pruebas iniciales, nos dimos cuenta de que el requisito real no era tanto una pieza en bruto genérica de CdSe como hacer que el cristal encajara perfectamente en la carcasa existente. Eso era fundamental. Unas pocas décimas de milímetro en el ajuste lateral, o una discrepancia en el estado de la superficie, podían alterar la alineación e introducir pérdidas indeseadas en el tren óptico.

Reto

La principal dificultad radicaba en que el cliente tenía que mantener intacto el hardware existente. Eso limitaba la libertad en cuanto al tamaño y el tipo de montaje.

Necesitaban:
- Un cristal óptico de CdSe con una pureza mínima del 99,99 % para garantizar un comportamiento de transmisión estable
- Una coincidencia dimensional precisa con una cavidad existente, con la huella útil limitada a ±0,1 mm
- Una apertura libre y una calidad de superficie adecuadas para su uso en fotónica, con un tratamiento cuidadoso de los arañazos y marcas en las caras ópticas
- Un embalaje protector para evitar la contaminación y los daños en la superficie durante el transporte
- Un plazo de entrega corto, ya que el calendario del prototipo no permitía un ciclo de aprovisionamiento prolongado

La restricción más destacada fue la compatibilidad. No era necesario que el cristal tuviera unas especificaciones impresionantes sobre el papel. Tenía que encajar. Y debía comportarse como la pieza anterior sin obligar al equipo a rediseñarla.

Por qué eligieron a SAM

El cliente acudió a Stanford Advanced Materials (SAM) porque necesitaba un proveedor capaz de trabajar a partir de información limitada y, aun así, expresarse en términos prácticos de ingeniería.

Nuestro equipo solicitó las dimensiones de la carcasa, la banda de longitud de onda de funcionamiento, los detalles de montaje y cualquier foto o dato restante de la etiqueta. Eso fue suficiente para empezar. También discutimos si el recambio debía conservar la misma orientación y el mismo acabado superficial que la pieza original. Preguntas sencillas, pero útiles.

Eligieron a SAM por tres razones:
- Trabajamos habitualmente con materiales ópticos y semiconductores, incluidos cristales utilizados en ensamblajes exigentes
- Podemos ofrecer soluciones de adaptación a medida cuando la documentación histórica está incompleta
- Nuestra cadena de suministro podía gestionar un pedido de una sola pieza sin convertirlo en un largo proceso de adquisición

La capacidad de SAM para tomarse en serio una solicitud puntual marcó la diferencia. El cliente no quería una respuesta genérica de catálogo. Quería que la pieza se evaluara como un componente real en un instrumento real.

Solución proporcionada

Comenzamos por cruzar los datos disponibles del cliente con los formatos estándar de los cristales de CdSe en stock y las restricciones típicas de la fabricación óptica. A partir de ahí, seleccionamos una configuración de cristal que pudiera mecanizarse y acabarse para que encajara en la carcasa existente.

El cristal de CdSe suministrado se preparó con:
- Material de alta pureza (99,99 %)
- Dimensiones de corte a medida adaptadas al soporte existente, con la pieza acabada con una tolerancia de ±0,1 mm en los bordes críticos
- Superficies ópticas pulidas para garantizar un paso uniforme del haz y reducir la dispersión
- Manipulación en condiciones de sala limpia y embalaje sellado para proteger el cristal de la humedad y la exposición a partículas

El CdSe puede ser sensible a la manipulación, y nuestro equipo constató que la fase de embalaje era casi tan importante como el propio cristal. Utilizamos insertos protectores y un envoltorio sellado para evitar el astillamiento de los bordes y la contaminación durante el transporte. La pieza también debía permanecer estable durante la recepción, la inspección y la instalación en el banco de trabajo, por lo que optamos por un embalaje sencillo y rígido, en lugar de uno excesivamente complicado.

Dado que el cliente no disponía de un plano completo, también le proporcionamos orientación práctica sobre la orientación y la confirmación de las dimensiones antes del envío. Esto redujo la posibilidad de que surgieran imprevistos durante la instalación una vez que la pieza llegara a destino.

Resultados e impacto

Una vez instalado, el cristal se integró en la trayectoria óptica existente sin necesidad de modificar el hardware. Ese fue el principal logro.

El cliente informó de lo siguiente:
- Ajuste mecánico adecuado en el soporte existente
- Alineación óptica estable durante la configuración de la prueba
- No fue necesario modificar el accesorio ni fabricar espaciadores
- Transición más fluida a la validación del prototipo

El equipo se sintió especialmente aliviado de que la sustitución no hubiera dado lugar a un ciclo de rediseño. En el ámbito de la fotónica médica, eso puede suponer algo más que un ahorro de tiempo. Reduce el número de variables en un sistema que ya de por sí es difícil de depurar. Durante la reunión de seguimiento, señalaron que la pieza se comportó de forma consistente durante las pruebas iniciales en banco, lo que sugería que el acabado superficial y la calidad de los bordes se ajustaban a lo que requería el ensamblaje.

Un cristal único puede parecer un encargo menor, pero, en la práctica, puede paralizar un programa de desarrollo si el ajuste no es el adecuado. Este no fue el caso.

Conclusiones clave

Los componentes ópticos heredados suelen ser más difíciles de sustituir que los conjuntos más grandes. Cuando la documentación original está incompleta, el proveedor tiene que basarse en el sistema físico, no solo en un número de referencia.

En este caso, SAM dio respuesta a un pedido de un cristal de CdSe de una sola pieza adaptando la pureza del material, la geometría y el embalaje a la aplicación, en lugar de obligar al cliente a ceñirse a un formato de catálogo estándar. Ese enfoque permitió que el programa siguiera adelante y conservó el hardware existente.

Para los equipos que trabajan en fotónica médica, la lección es sencilla: si el cristal debe encajar en una trayectoria óptica antigua, el control dimensional y la disciplina en la manipulación son tan importantes como el material base.
