Tubo capilar de nitinol ultrafino para la creación de prototipos de dispositivos micromédicos

Antecedentes del cliente

Un grupo de investigación de una universidad del Reino Unido estaba fabricando prototipos de dispositivos médicos microscópicos en fase inicial y necesitaba tubos capilares de Nitinol ultrafinos en pequeñas cantidades para realizar pruebas de laboratorio. El proyecto se situaba en ese espacio complicado entre la muestra de laboratorio y la pieza de producción. Demasiado pequeño para las cadenas de suministro estándar, pero demasiado exigente como para tratarlo como un simple pedido de productos en stock.

Las especificaciones geométricas eran muy precisas: 16 piezas, con un diámetro exterior de aproximadamente 0,4 mm, un diámetro interior de 0,2 mm y una longitud de 50 mm. Los tubos debían conservar el comportamiento superelástico propio del nitinol, al tiempo que mantenían la consistencia suficiente para soportar repetidas manipulaciones, montajes e iteraciones de ensayo. Esa combinación no siempre es fácil de conseguir. Cuando el espesor de la pared es tan fino, incluso pequeñas variaciones en el trefilado, el tratamiento térmico o el estado de la superficie pueden alterar el comportamiento del tubo durante su uso.

Durante las primeras conversaciones, quedó claro que además trabajaban contra reloj. Los plazos de los prototipos estaban vinculados a los plazos de revisión interna, y el material tenía que llegar listo para su evaluación inmediata. Sin redondeos adicionales, sin largos ciclos de homologación. Solo un tubo de Nitinol de pequeño formato que funcionara.

Reto

El principal reto no era simplemente fabricar un tubo pequeño, sino mantenerlo utilizable con ese tamaño.

Con un diámetro exterior de 0,4 mm y un diámetro interior de 0,2 mm, la pared capilar dejaba muy poco margen para la variación dimensional. El equipo de investigación necesitaba un margen de tolerancia lo suficientemente estrecho como para permitir una inserción y un microensamblaje repetibles, al tiempo que se conservaba la respuesta elástica del Nitinol tras el conformado. Eso significaba gestionar varias variables técnicas a la vez:

El proceso de trefilado debía mantener la relación entre el diámetro exterior y el interior de forma constante en las 16 piezas.
El estado de la superficie debía permanecer lo suficientemente limpio para su uso en laboratorio, sin marcas evidentes de utillaje ni contaminación.
El tratamiento térmico debía garantizar un comportamiento superelástico sin que el tubo se volviera frágil o excesivamente rígido.
El embalaje debía evitar daños por flexión durante el transporte, ya que, a esta escala, el tubo puede deformarse fácilmente si no se sujeta adecuadamente.

También existía un problema práctico de suministro. Muchas fábricas de tubos estándar están preparadas para formatos más grandes, y el trabajo con microcapilares suele requerir herramientas a medida o una secuencia de trefilado específica. El plazo de entrega puede alargarse rápidamente si la solicitud se trata como un caso aislado.

Nuestro equipo descubrió que los detalles dimensionales más pequeños importaban más que el volumen total del pedido. Unas pocas micras más o menos no tendrían importancia en un tubo metálico convencional. En este caso, sí que la tenían, y mucho.

Por qué eligieron a SAM

El grupo seleccionó a Stanford Advanced Materials (SAM) porque podíamos dar respuesta tanto al material como al formato. Necesitaban un proveedor que entendiera el Nitinol como algo más que un artículo de catálogo. Nos ocupamos habitualmente de trabajos con materiales a medida, y eso es importante cuando la aplicación se sitúa al límite de la capacidad de fabricación estándar.

Hubo varios factores que marcaron la diferencia. En primer lugar, contábamos con experiencia en tubos metálicos ultrapequeños y piezas trefiladas para programas de investigación y prototipos. En segundo lugar, podíamos coordinar un lote pequeño sin obligar al cliente a cumplir con los mínimos de producción completa. En tercer lugar, disponíamos de suficiente flexibilidad en nuestra cadena de suministro global para gestionar la solicitud sin que se convirtiera en un largo proceso de búsqueda de proveedores.

La conversación técnica fue sencilla, lo cual ayudó. Discutimos el diámetro exterior (OD) y el diámetro interior (ID) deseados, las expectativas de rectitud, la longitud de las piezas y el método de manipulación. Durante las pruebas iniciales, observamos que al equipo le preocupaba especialmente que los tubos se aplastaran durante el transporte. Eso sugirió que era necesario un cambio sencillo, pero importante, en el embalaje desde el principio.

Solución proporcionada

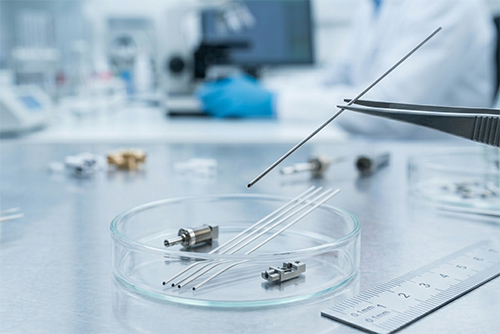

Suministramos tubos capilares de Nitinol trefilados a medida, fabricados según las dimensiones a microescala solicitadas, con una geometría controlada en torno a 0,4 mm de diámetro exterior, 0,2 mm de diámetro interior y 50 mm de longitud. Los tubos se procesaron para garantizar un comportamiento superelástico tras la entrega, aplicando un acondicionamiento térmico como parte de la secuencia de trefilado y acabado.

Hubo algunos detalles específicos importantes. El material se controló para que se ajustara a un rango de composición típico del nitinol, adecuado para la elasticidad funcional, y el trefilado de pequeño diámetro se supervisó de cerca para mantener uniforme el espesor de la pared. También mantuvimos el acabado superficial lo suficientemente limpio como para su manipulación e inspección mediante microscopía. En una pieza tan pequeña, es más fácil crear defectos superficiales que eliminarlos.

Empaquetamos las 16 piezas de forma que se redujera la tensión mecánica durante el envío. En lugar de un embalaje suelto, se estabilizaron los tubos para evitar roces, retorcimientos o daños en los extremos. Puede parecer un detalle menor, pero en el caso de los tubos microcapilares marca una diferencia real. Hemos visto cómo material de buena calidad llegaba inservible porque el embalaje era demasiado descuidado.

Dado que el cliente iba a utilizar los tubos en un entorno de investigación, también nos aseguramos de que la documentación de suministro fuera práctica y clara. Se incluyeron la identificación de las piezas, la confirmación de las dimensiones y la trazabilidad del material, de modo que su equipo pudiera pasar directamente a la validación en el laboratorio sin tener que buscar datos básicos.

Resultados e impacto

Los tubos llegaron a tiempo y eran aptos para el trabajo inmediato de prototipado. El equipo de investigación pudo proceder al montaje y a la validación inicial sin tener que esperar a una segunda ronda de aprovisionamiento ni a una corrección de las dimensiones.

Desde el punto de vista del rendimiento, el principal resultado fue la uniformidad. La geometría del tubo se mantuvo dentro del estrecho margen necesario para la creación de prototipos de microdispositivos, y el material conservó la respuesta elástica esperada del nitinol durante la manipulación y la configuración de las pruebas. El equipo no tuvo que dedicar tiempo a compensar un comportamiento de estiramiento irregular ni secciones deformadas.

El embalaje también cumplió su función. No se notificaron problemas de dobleces relacionados con el transporte, y las piezas se mantuvieron en condiciones de uso nada más sacarlas del envío. Para un programa de investigación de lotes pequeños, esto supuso un ahorro de tiempo muy práctico. Menos reelaboraciones. Menos interrupciones.

El cliente pudo seguir evaluando vías de accionamiento y métodos de microensamblaje con un material que se comportaba como un componente candidato real, no como un simple sustituto provisional.

Conclusiones clave

Los tubos de nitinol a microescala son uno de esos materiales cuya solicitud depende de detalles que es fácil pasar por alto. La geometría del tubo, el historial térmico, el estado de la superficie y el embalaje influyen en que la pieza pueda utilizarse realmente en un entorno de laboratorio.

Para este proyecto, Stanford Advanced Materials (SAM) suministró un tubo capilar de nitinol fabricado a medida que cumplía con las dimensiones previstas, ofrecía un comportamiento superelástico y se entregó en un formato adecuado para la creación inmediata de prototipos. El principal valor añadido no fue solo el suministro, sino la reducción de las dificultades en el proceso de investigación.

Cuando un programa de desarrollo depende de tubos metálicos muy pequeños, un proveedor capaz de gestionar tanto el comportamiento del material como las limitaciones de manipulación facilita enormemente el trabajo. Esa fue la diferencia en este caso.
