Las bandas marcadoras de Pt-10 % Ir cumplen los requisitos de la norma ISO 13485 para el posicionamiento de catéteres intervenci

Antecedentes del cliente

Un fabricante de dispositivos médicos fabricaba catéteres intervencionistas y conjuntos de alambres guía que requerían una visibilidad fluoroscópica clara durante su colocación. La pieza en cuestión era una banda marcadora de platino e iridio (Pt-10 % Ir), utilizada para indicar la posición en las imágenes y ayudar al médico a orientarse durante la intervención.

El diseño parecía sencillo sobre el papel. La ejecución, no tanto. Necesitaban una banda con un diámetro exterior (DE) de 0,063", un diámetro interior (DI) de 0,057" y una longitud de 0,100". El espesor de la pared era de solo unos 0,003". Una pieza pequeña. Un margen muy ajustado. Sin margen de error.

Además, tenían que mantener el expediente de calidad impecable. Documentación según la norma ISO 13485. Trazabilidad. Certificación de materiales. Lo habitual, pero en este caso el papeleo tenía que ser tan sólido como el metal.

Reto

El primer problema fue el control dimensional. Con una pared de 0,003", incluso un desviación mínima de la herramienta podía hacer que la banda quedara fuera de especificación. Observamos ese tipo de desviación al principio de la revisión. Algunas muestras parecían estar bien por fuera, pero las lecturas del interior contaban una historia diferente. El diámetro exterior se mantenía cerca del objetivo, pero el diámetro interior variaba lo suficiente como para que el montaje resultara inconsistente. Un lote se desvió lo justo para que la banda se atascara durante el montaje en banco. Fue un fastidio.

El equipo había asumido inicialmente que el principal riesgo era la radiopacidad. Sinceramente, esperábamos que el contraste en las imágenes fuera la parte más difícil. Resultó que la visibilidad era buena una vez que se acertó con la aleación. El mayor problema fue la repetibilidad. Una banda marcadora que se ve bien bajo fluoroscopia sigue siendo un problema si varía de una pieza a otra. Una banda queda bien colocada. La siguiente se desplaza durante el engarzado. Entonces cambia el apilamiento del catéter. Entonces el técnico de montaje empieza a compensar a ojo. Ese tipo de solución provisional suele acabar mal.

El aspecto de la calidad también suponía una presión. Sin una documentación que cumpliera plenamente con la norma ISO 13485, las piezas no podían incorporarse correctamente al expediente del dispositivo del cliente. Era necesario que el origen del material fuera trazable hasta la aleación en bruto. Los registros de los lotes tenían que coincidir. Los informes dimensionales debían adjuntarse a cada envío. Ya habían rechazado una posible fuente porque la documentación de certificación era escasa. No había continuidad en los números de lote. No había datos de inspección útiles. Esa fuente quedó descartada.

El plazo de entrega era otra limitación. Querían una cadena de suministro cualificada sin alargar el calendario de prototipos. En un momento dado, barajamos una aleación alternativa de menor coste. Resultó ser un callejón sin salida. La respuesta de imagen era más débil y la ventana de procesamiento se complicaba durante el mecanizado. Desistimos rápidamente.

Por qué eligieron a SAM

Necesitaban un proveedor que pudiera hacer dos cosas a la vez: mantener las dimensiones reducidas y proporcionar la documentación que superara una auditoría. Stanford Advanced Materials (SAM) contaba tanto con el control de materiales como con la estructura de documentación de calidad necesaria.

Lo más importante era que SAM pudiera respaldar una cadena de suministro propia de dispositivos médicos, y no solo enviar metal. Esto incluía la certificación de los materiales, los informes de inspección dimensional y los registros de trazabilidad vinculados a cada lote. Para esta aplicación, esa era la diferencia entre un componente utilizable y uno que se quedaría en cuarentena a la espera de aclaraciones.

Solución proporcionada

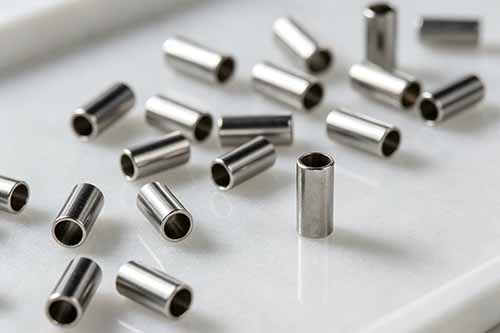

SAM suministró bandas marcadoras de Pt-10 % Ir mecanizadas con la geometría requerida de 0,063" de diámetro exterior × 0,057" de diámetro interior × 0,100" de longitud. Las dimensiones se comprobaron según los requisitos de inserción y engarzado del cliente, ya que unas pocas decimiles de pulgada en este caso alteran el ajuste de la banda en el eje del catéter.

El paquete del lote incluía documentación completa conforme a la norma ISO 13485. La certificación de los materiales se envió junto con el pedido. Se adjuntaron los resultados de la inspección dimensional. Se mantuvo la trazabilidad desde la entrada de la aleación hasta las bandas acabadas. Esto permitió al cliente mantener las piezas dentro de su sistema de calidad sin tener que crear una cadena de validación independiente en torno a ellas.

También tuvimos que hacer una concesión práctica. El cliente quería un plazo de entrega rápido, pero el paquete de inspección más riguroso añadió un poco de tiempo a la autorización. Eso era aceptable. Un plazo de entrega ligeramente más largo era mejor que recibir la documentación incorrecta y perder una semana más tarde durante la revisión interna. Nadie quería tener que volver a elaborar los registros históricos de los dispositivos porque a un certificado le faltara una línea.

El metal en sí mismo cumplía con lo que se espera del Pt-10 % Ir. El contenido de iridio proporcionaba radiopacidad bajo fluoroscopia, y la base de platino mantenía la resistencia a la corrosión en los niveles necesarios para su uso médico. Cosas habituales, pero solo sirven de algo si la pieza cumple realmente con las especificaciones. Con tamaños de este tipo, el mecanizado y la inspección importan más que el folleto de la aleación.

Resultados e impacto

El cliente pudo incorporar las bandas marcadoras a su flujo de trabajo controlado según la norma ISO 13485 con el paquete dimensional y de documentación ya en su poder. El ajuste del montaje fue estable en todo el lote evaluado. La visibilidad fluoroscópica fue constante durante las comprobaciones en banco, y el equipo de compras no tuvo que perseguir registros de trazabilidad que faltaban antes de la liberación.

Aún quedaba un pequeño problema que merecía atención. Algunas bandas presentaban leves marcas estéticas tras su manipulación, nada que afectara al ajuste ni a la visualización. El equipo tenía previsto estar atento a ello en el siguiente lote. No era un problema grave, solo algo que había que vigilar.

Para los equipos que trabajan con componentes de catéteres, la siguiente pregunta suele ser cómo se comportan estas piezas una vez que pasan de la inspección a las fases de engarzado y unión. Un análisis más detallado de la fijación de las bandas marcadoras y del control dimensional puede resultar útil antes de la próxima ronda de cualificación.

Conclusiones clave

Los pequeños componentes médicos fallan por pequeños detalles. Una banda marcadora puede tener la aleación adecuada y, aun así, causar problemas si el diámetro interior varía, el espesor de la pared varía o la documentación está incompleta.

El Pt-10 % Ir sigue siendo una opción sólida cuando la visibilidad fluoroscópica y la resistencia a la corrosión son importantes, pero el suministro debe gestionarse como un componente médico controlado, no como una pieza de consumo. En este caso, la combinación de dimensiones exactas, registros de lotes trazables y documentación conforme a la norma ISO 13485 marcó la diferencia.

Para los equipos de dispositivos médicos, eso suele significar una cosa: la pieza es tan buena como los registros que la respaldan.
