Cómo los tubos de nitinol cumplieron con la norma ASTM F2063 para el montaje de catéteres: un caso práctico sobre el trefilado d

Antecedentes del cliente

El cliente estaba fabricando un dispositivo intervencionista basado en un catéter. El tubo no era un elemento secundario, sino la columna vertebral del conjunto. Necesitaban un tubo de nitinol superelástico que pudiera soportar flexiones repetidas, mantener su forma a temperatura corporal y, aun así, ajustarse a una ventana de diseño estrecha : 0,021" de diámetro interior (DI) con una tolerancia de ±0,0005", 0,027" de diámetro exterior (DE) con ±0,0005" y una longitud de 85 cm.

Además, estaban dejando atrás la fase de prototipos. Eso lo cambia todo. Una pieza fabricada en laboratorio puede tolerar cierta selección manual. La producción, no. El plan preveía varios niveles de cantidad, desde 100 piezas hasta 10 000. Eso significaba que todos los lotes tenían que comportarse de la misma manera. La misma respuesta elástica. La misma temperatura de transformación. El mismo estado de la superficie. El mismo historial de trefilado, más o menos.

Reto

El primer quebradero de cabeza era sencillo de explicar y molesto de solucionar: el tubo tenía que situarse dentro de un margen dimensional muy estrecho, y el dispositivo no toleraba ninguna desviación. La tolerancia del diámetro interior era de solo el 2,4 % de la dimensión nominal. Sobre el papel, parece manejable. En la práctica, significa que un pequeño cambio en el desgaste de la matriz, la lubricación o el estado del material puede sacar al tubo del rango de uso. Un lote llegó con un diámetro exterior ligeramente superior al especificado. Otro se ajustaba bien al calibre, pero se notaba diferente al tacto. El equipo no dejaba de preguntarse por qué variaba la fuerza de inserción de una muestra a otra. Nosotros nos preguntábamos lo mismo.

El nitinol superelástico añade otra complicación. El comportamiento del tubo depende de la proporción de níquel respecto al titanio, y un pequeño cambio en la composición puede modificar la temperatura de finalización austenítica (Af) en unos 10 °C por cada cambio del 0,1 % atómico. Eso deja muy poco margen cuando el objetivo es la superelasticidad a temperatura corporal. Si la Af se desvía demasiado al alza, el tubo no se recupera por completo como requiere el dispositivo. Si se desvía demasiado a la baja, la respuesta puede parecer demasiado agresiva. El segmento de catéter acabado empieza a comportarse de forma diferente de una producción a otra. Eso es un desastre cuando se intenta establecer un proceso comercial.

Ya habían probado algunas comprobaciones internas. Un lote parecía estar bien en cuanto a rectitud, pero no superó la prueba de recuperación tras la flexión tras la exposición al calor. Otro lote superó la inspección dimensional y, aun así, presentaba una fuerza inconsistente durante el montaje. Al principio pensamos que el diámetro interior podría ser el principal problema. Pero no era así. Una revisión posterior apuntaba a una variación en el material entre lotes y a cierta inconsistencia en la forma en que se calificaban los tubos. También perdimos un día debido a un fallo en el equipo de inspección, por lo que algunos tubos se comprobaron manualmente. Fue molesto, pero permitió a los ingenieros hacerse una idea más clara de la dispersión. La variación era real.

El cumplimiento de la norma ASTM F2063 fue otro escollo. También lo fue la prueba de liberación de iones de níquel. El cliente no podía permitirse incorporar tubos que parecieran aceptables pero que no superaran la revisión de la documentación o las pruebas de biocompatibilidad posteriores. Y dado que en un mismo conjunto se utilizaban varios tubos, la trazabilidad era fundamental. Si un lote presentaba un comportamiento anómalo más adelante, necesitaban saber exactamente de dónde procedía. Sin conjeturas. Sin lotes mezclados ocultos en el contenedor.

Por qué eligieron a SAM

Buscaban un proveedor que pudiera hacer tres cosas a la vez: cumplir con las tolerancias mecánicas, documentar el comportamiento de transformación y mantener intacta la consistencia a nivel de lote a medida que aumentaban la producción. Se trata de un campo más limitado de lo que parece.

Stanford Advanced Materials (SAM) disponía de los tubos de nitinol superelástico de grado médico, la documentación conforme a la norma ASTM F2063 y la capacidad de proporcionar datos sobre la temperatura de transformación mediante calorimetría diferencial de barrido (DSC). La trazabilidad también era importante. No querían una afirmación vaga de que el material era «consistente». Querían pruebas vinculadas al lote.

También había una cuestión práctica. El cliente necesitaba unos precios que tuvieran sentido tanto para 100 unidades como para 10 000. Los precios de los prototipos y los de la producción pertenecen a mundos diferentes. Un proveedor puede estar técnicamente en lo cierto y, aun así, resultar inútil si la estructura comercial no se sostiene a gran escala.

Solución proporcionada

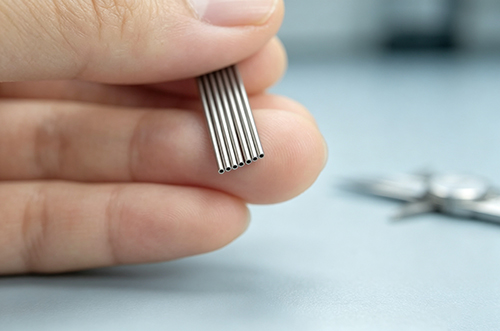

SAM suministró tubos de nitinol superelástico de grado médico con temperatura de transformación documentada, certificación química completa y medición individual tanto del diámetro interior (DI) como del diámetro exterior (DE). La curva DSC proporcionó al cliente una forma de verificar la temperatura de transformación (Af) en lugar de darla por supuesta. Esto era importante porque la respuesta del dispositivo en el cuerpo dependía de que el tubo se recuperara en aproximadamente el rango de temperatura adecuado, entre 10 y 25 °C para esta aplicación.

Cada tubo se midió. No solo se tomaron muestras. Se midieron. Esto reforzó el control sobre una geometría que ya se encontraba cerca del límite del trefilado de precisión. El cliente trabajaba con una pieza de 85 cm, lo cual es suficientemente largo como para que pequeños cambios en el proceso se notaran en la mesa de montaje. También homologamos los lotes conjuntamente cuando se necesitaban varios tubos en un mismo conjunto. Esto redujo la probabilidad de que se produjeran diferencias de comportamiento entre piezas que se suponía que debían comportarse de la misma manera.

Por supuesto, hubo que hacer concesiones. El equipo aceptó un paso de inspección de entrada ligeramente más formal a cambio de menos sorpresas más adelante. No pudieron saltarse la verificación por completo. Obtuvieron datos de material más precisos y menos variación entre lotes. Ese era el objetivo.

Resultados e impacto

El cliente podía homologar los tubos una sola vez y aplicar esa homologación a la producción en serie con mayor confianza. Los rechazos por motivos dimensionales disminuyeron durante la inspección de entrada. La variación en el montaje se redujo . El equipo encargado del dispositivo dejó de tener que lidiar con la misma discrepancia entre diámetro interior y fuerza cada vez que llegaba un nuevo lote.

El efecto más amplio fue comercial, no solo técnico. Con unas propiedades de los materiales consistentes y una estructura de precios por niveles, disponían de una vía para pasar de series de 100 unidades a tiradas de mayor volumen sin tener que reelaborar el plan de suministro cada pocas semanas.

Queda un pequeño problema por resolver. Algunos tubos siguen presentando ligeras marcas superficiales tras su manipulación, y el equipo está pendiente de si esto se detecta en los controles estéticos posteriores. Hasta ahora no ha afectado al funcionamiento, pero seguimos vigilándolo de cerca.

Si está llevando a cabo un trabajo similar de cualificación de tubos, merece la pena examinar temas relacionados, como las tolerancias de trefilado de los tubos de nitinol y el control de lotes de los componentes de los catéteres. Esos detalles suelen determinar si un producto se queda en el laboratorio o pasa a la fase de producción.

Puntos clave

En el caso de los tubos de nitinol superelástico, la dificultad rara vez radica en una única especificación. Se trata de la interacción entre el control del diámetro interior y exterior, la temperatura de transformación, la trazabilidad y la realidad del aumento de escala.

El cliente necesitaba un tubo que se ajustara, recuperara su forma y fuera repetible. SAM suministró el material con la documentación y la disciplina de lotes necesarias para cumplir ese requisito. Ahí es donde, por lo general, estos proyectos o bien se estabilizan o siguen tambaleándose. En este caso, el tambaleo se redujo.
