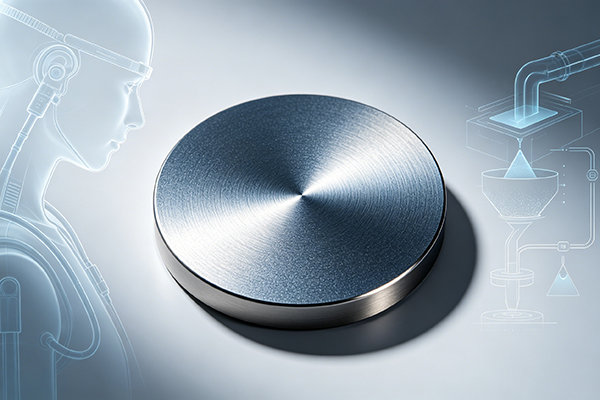

Un disco anodizado de tantalio y niobio permite ajustar la superficie de un dispositivo implantable

Antecedentes del cliente

Un equipo de ingeniería de dispositivos médicos estaba trabajando en una plataforma implantable y de diagnóstico que requería discos de tántalo anodizados. El diseño de su dispositivo dependía de una capa de óxido estable y controlada para soportar el comportamiento de la superficie durante las pruebas y, finalmente, la cualificación para el uso clínico. Los discos no eran un producto básico en su flujo de trabajo. Necesitaban consistencia en la calidad del sustrato, respuesta de anodización repetible y documentación que satisficiera tanto la revisión de ingeniería interna como el escrutinio normativo posterior.

Su equipo ya había fabricado varios prototipos, pero el estado de la superficie de los discos variaba de un lote a otro. Algunas piezas se anodizaban uniformemente. Otras mostraban ligeras diferencias de tonalidad, lo que solía indicar un espesor de óxido no uniforme. Durante las pruebas iniciales, observamos que incluso pequeñas desviaciones bastaban para alterar la forma en que la superficie respondía a la inspección eléctrica y visual. Esto sugería que el proyecto necesitaba un control más estricto que el que podía ofrecer la ruta de suministro existente.

Desafío

El principal problema no era simplemente conseguir discos de tántalo. Se trataba de fabricar discos que aceptaran la anodización y mantuvieran las propiedades superficiales necesarias para su uso médico.

Surgieron varias limitaciones a la vez:

- La geometría de los discos tenía que ajustarse a unas dimensiones estrictas, con un diámetro y un grosor acordes con el diseño del conjunto.

- El acabado superficial debía ser lo suficientemente limpio para permitir un crecimiento uniforme del óxido.

- La pureza del material debía ser alta, ya que las trazas de contaminación podían afectar al comportamiento de la anodización y a la estabilidad a largo plazo.

- Las piezas debían embalarse con cuidado para evitar daños en la superficie y la recogida de partículas durante el transporte.

- El plazo de entrega era limitado. El cliente quería primero unas primeras cantidades de muestra y, si el proceso se comportaba como se esperaba, un pedido de producción mayor.

Había un problema práctico. Sus anteriores intentos de abastecimiento se habían centrado en el metal base, pero no en la compatibilidad con el anodizado. Este desajuste provocó retrasos. El material parecía aceptable sobre el papel, pero la respuesta del proceso era irregular. Algunos discos incluso mostraban una falta de uniformidad local tras el anodizado, lo que los hacía inadecuados para las pruebas posteriores de los dispositivos.

Por qué eligieron SAM

Se pusieron en contacto con Stanford Advanced Materials (SAM) porque necesitaban tanto el suministro de material como un socio que tuviera en cuenta el proceso. Pudimos analizar no sólo los discos de tántalo y niobio, sino también cómo el estado de la superficie del disco influiría en el comportamiento de la anodización, la formación de óxido y la repetibilidad de los lotes.

Nuestro equipo descubrió que el proyecto tenía más valor en el control del proceso que en la propia pieza en bruto. Este tipo de conversación es importante. Ayudó al cliente a pasar de una simple solicitud de compra a una vía de producción viable.

Hubo varios factores que influyeron:

- SAM tiene más de 30 años de experiencia en el suministro de materiales avanzados.

- Disponemos de más de 10.000 materiales para los mercados industriales y técnicos.

- Nuestra red de suministro puede gestionar tamaños personalizados y embalajes para aplicaciones específicas.

- Podemos coordinar los requisitos adyacentes al revestimiento, incluida la preparación de la superficie relacionada con la anodización.

El cliente también apreció que no exageráramos el proceso. La anodización sobre tántalo está bien establecida, pero las superficies de los dispositivos médicos siguen necesitando un ajuste cuidadoso. El espesor, la respuesta del color y la estabilidad del óxido dependen del estado del disco base y de los parámetros del proceso.

Solución aportada

Suministramos discos de tántalo y niobio a medida y trabajamos con el cliente en el desarrollo del proceso de anodización. El material base se preparó con una especificación de alta pureza adecuada para la evaluación de dispositivos médicos, y los discos se procesaron para favorecer la formación uniforme de óxido.

Las piezas se fabricaron con dimensiones controladas y planitud uniforme. Los objetivos típicos eran mantener el grosor del disco dentro de una banda de tolerancia ajustada y gestionar el acabado superficial para reducir la variación local del proceso. El cliente necesitaba un punto de partida fiable, no una pieza en bruto. Esa distinción era importante.

Elementos técnicos clave

- Disco de tantalio niobio de gran pureza seleccionado por su compatibilidad con dispositivos médicos.

- Control de las dimensiones del disco para permitir la carga repetible de las fijaciones.

- Pasos de limpieza y manipulación de la superficie para reducir la contaminación antes de la anodización.

- Pruebas de anodización centradas en la uniformidad del color del óxido y la estabilidad de la superficie.

- Embalaje protector para evitar arañazos y la exposición a partículas durante el transporte.

También coordinamos primero las cantidades de muestra, ya que el cliente quería validar la ventana de anodización antes de comprometerse con un lote mayor. Fue una decisión acertada. En los procesos de superficies reactivas, la selección de muestras suele ahorrar tiempo más adelante. Una tirada mayor puede ocultar problemas si no se conocen las condiciones iniciales.

Durante las primeras pruebas de anodización, observamos que un ciclo de prelimpieza ligeramente más largo mejoraba la uniformidad visual de los discos. Esto sugería que el control de residuos estaba influyendo en la consistencia del óxido más de lo esperado. El cliente ajustó su proceso en consecuencia. Fue un pequeño cambio, pero ayudó.

Resultados e impacto

Los discos suministrados permitieron obtener resultados de anodización más estables en todo el conjunto de muestras. La respuesta del color de la superficie se hizo más consistente y el cliente informó de una menor variación entre los discos durante la inspección. Esto no eliminó el ajuste del proceso, pero redujo el número de incógnitas.

El impacto se manifestó de varias formas:

- Mejora de la repetibilidad en el aspecto de la superficie anodizada

- Menos muestras rechazadas durante las primeras pruebas de los dispositivos

- Mayor confianza a la hora de pasar de cantidades prototipo a lotes más grandes.

- Historial de manipulación más limpio gracias al embalaje protector y al envío controlado

Para un equipo de productos sanitarios, este tipo de estabilidad es importante. Acorta el camino entre la evaluación de laboratorio y la congelación del diseño. También reduce la posibilidad de que un problema de material se confunda con un problema de montaje.

El cliente siguió evaluando los discos anodizados en configuraciones implantables y de diagnóstico. Según los primeros comentarios, el ajuste material-plataforma era lo suficientemente fuerte como para justificar el trabajo de desarrollo adicional.

Puntos clave

Los discos de tántalo anodizado no son sólo una compra de material. Forman parte de una cadena de procesos, y el estado inicial del disco puede afectar a todo el resultado de la anodización.

En este proyecto, Stanford Advanced Materials (SAM) suministró discos de tántalo niobio a medida con el tipo de consistencia de material que el cliente necesitaba para el desarrollo de superficies de dispositivos médicos. Al prestar atención a la pureza, el estado de la superficie, el control dimensional y el embalaje, ayudamos a reducir la variabilidad de los ensayos y a obtener resultados de anodización más fiables.

Para los equipos que trabajan en dispositivos implantables o de diagnóstico, eso suele hacer que la siguiente ronda de pruebas sea mucho más fácil de interpretar. Y, según nuestra experiencia, ahí es donde empieza el verdadero progreso.
