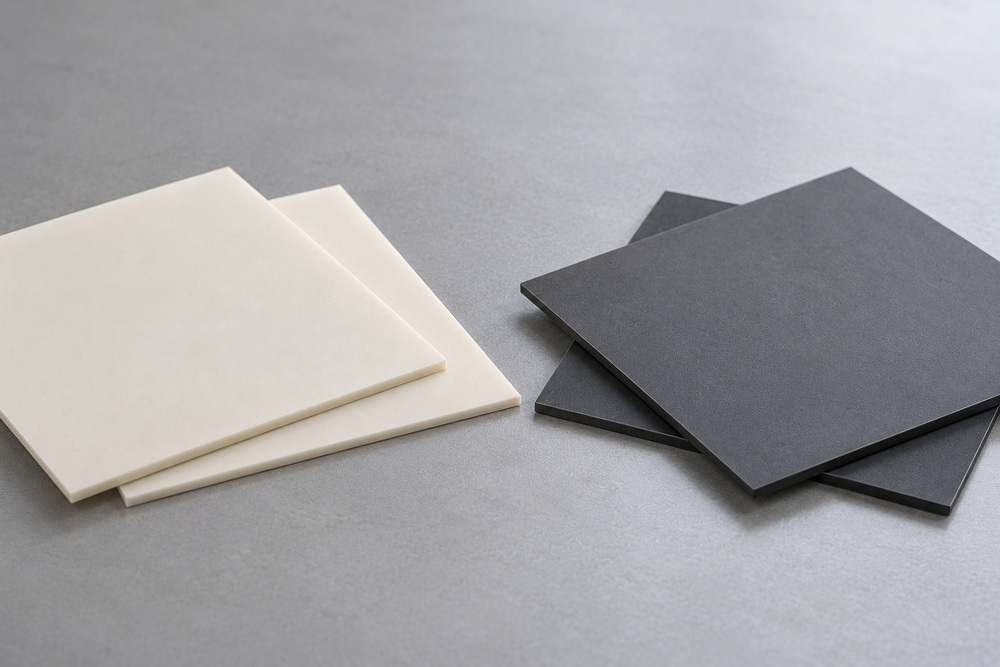

Sustratos cerámicos de AlN frente a Si₃N₄: ¿cuál deberías elegir para la electrónica de potencia?
Introducción
Tantoel nitruro de aluminio (AlN) como el nitruro de silicio (Si₃N₄) son cerámicas aislantes eléctricas que se utilizan para disipar el calor de los dispositivos de potencia, pero resuelven problemas de ingeniería distintos. El AlN es la mejor opción inicial cuando el requisito principal es una alta conductividad térmica volumétrica. El Si₃N₄, con su alta conductividad térmica, resulta más atractivo cuando el sustrato también debe soportar cambios repetidos de temperatura, tensiones mecánicas y una larga vida útil.
Esa distinción es importante porque un sustrato cerámico no se selecciona en función de una sola propiedad. El sustrato forma parte de un conjunto que incluye dispositivos semiconductores, uniones soldadas o sinterizadas, metalización de cobre, una placa base o un disipador y, a menudo, un material de interfaz térmica. Un material que parezca superior en términos de W/m·K puede seguir siendo una elección errónea si el modo de fallo real es la fatiga térmica o el crecimiento de grietas.
Respuesta rápida: Elige AlN cuando el mayor problema sea la transferencia de calor sostenida a través de la cerámica. Elige Si₃N₄ de alta TC cuando los ciclos térmicos repetidos, la resistencia a las grietas y la fiabilidad a largo plazo del sustrato sean más importantes que la conductividad máxima.
AlN frente a Si₃N₄ de un vistazo
| Propiedad | AlN | Si₃N₄ de alta temperatura crítica | Significado de la elección |
|---|---|---|---|
| Conductividad térmica | 170–250 W/m·K | 80–90 W/m·K | El AlN transmite el calor a través del cuerpo cerámico más rápidamente. |
| CTE | ~4,5 ppm/°C | ~3,0 ppm/°C | El CTE afecta a la tensión cíclica en la interfaz; la pila completa sigue siendo importante. |
| Resistencia a la flexión | 350–400 MPa | 600–800 MPa | El Si₃N₄ ofrece un mayor margen mecánico. |
| Tenacidad a la fractura | 3,0–3,4 MPa·m¹/² | 6–7 MPa·m¹/² | El Si₃N₄ resiste la propagación de grietas con mucha mayor eficacia. |
| Resistencia al choque térmico | Media | Excelente | El Si₃N₄ es el material preferido cuando los cambios de temperatura son intensos y repetitivos. |
| Dirección de metalización | DBC / AMB / DPC | AMB | La elección del proceso forma parte de la decisión sobre el sustrato acabado. |
Estos valores son rangos representativos, no constantes universales. El rendimiento real depende del grado, la pureza, la microestructura, el espesor y el método de ensayo. En particular, el Si₃N₄ estructural ordinario no debe considerarse equivalente a un grado de sustrato de potencia específico de alta conductividad térmica. Los grados estructurales pueden alcanzar solo unos 20-40 W/m·K, mientras que los grados de sustrato de alta conductividad térmica pueden situarse en torno a los 80-90 W/m·K.
Cuándo el AlN es la mejor opción
La ventaja más clara del AlN es su conductividad térmica. Con valores de aproximadamente 170-250 W/m·K, puede ofrecer una conducción térmica varias veces superior a la de la alúmina y entre dos y tres veces superior a la del Si₃N₄ de alta conductividad térmica utilizado en ese ámbito. Si la capa cerámica constituye una parte significativa del cuello de botella térmico, esto puede reducir la caída de temperatura entre el dispositivo y la estructura de refrigeración situada más abajo.
Esto convierte al AlN en un punto de partida lógico para aplicaciones con generación de calor sostenida, incluidos los OBC de alta densidad de potencia y otros componentes de electrónica de potencia en los que el calor fluye continuamente a través del sustrato. Su coeficiente de expansión térmica (CTE), de alrededor de 4,5 ppm/°C, también se acerca relativamente a la cifra de aproximadamente 4,0 ppm/°C utilizada para el SiC. Esto no elimina la tensión termomecánica, ya que el cobre y otras capas se expanden mucho más, pero puede reducir una fuente de desajuste.
La conductividad térmica no es lo mismo que la refrigeración del sistema
La razón para no optar automáticamente por el AlN es que el rendimiento total de refrigeración abarca mucho más que el cuerpo cerámico. La resistencia térmica de la cerámica aumenta con el espesor, pero las capas de soldadura, el contacto en la interfaz, el material de interfaz térmica (TIM), la dispersión de la placa base y el método de refrigeración pueden aportar una resistencia comparable o incluso mayor. Si el cuello de botella dominante es una interfaz deficiente, cambiar de una cerámica de menor conductividad a AlN puede producir una mejora a nivel del sistema menor de lo que sugiere la ficha técnica del material.
El AlN también requiere tener en cuenta factores ambientales
La sensibilidad a la humedad es un factor importante a tener en cuenta en el diseño del AlN. El AlN sin recubrimiento puede hidrolizarse al entrar en contacto con la humedad. La metalización puede cubrir las caras principales, pero los bordes cortados, las ranuras, las hendiduras u otras partes expuestas pueden seguir siendo vulnerables en un montaje húmedo. Ese riesgo es gestionable, pero debe tenerse en cuenta en el diseño del encapsulado, el plan de manipulación y el proceso de cualificación, en lugar de tratarse como una simple nota al pie sobre el material.
Cuándo el Si₃N₄ es la mejor opción
El Si₃N₄ resulta una opción muy atractiva cuando el problema principal es el calentamiento y enfriamiento repetidos. Cada ciclo térmico provoca la expansión y contracción del chip, el cobre, la cerámica y las capas de fijación. Dado que sus valores de CTE difieren, la pila sufre tensiones cíclicas. Con el tiempo, esto puede provocar fatiga en las interfaces y hacer que pequeños defectos se conviertan en grietas más grandes.
La ventaja del Si₃N₄ es tanto mecánica como térmica. Los valores representativos son, aproximadamente, una resistencia a la flexión de entre 600 y 800 MPa y una tenacidad a la fractura de entre 6 y 7 MPa·m¹/² para el Si₃N₄ de alta temperatura de transición (TC), en comparación con los aproximadamente 350–400 MPa y 3,0–3,4 MPa·m¹/² del AlN. La resistencia a la flexión indica la resistencia a la fractura bajo flexión, mientras que la tenacidad a la fractura describe la resistencia al crecimiento de la grieta una vez que ya existe un defecto. Para un sustrato frágil que pueda contener defectos microscópicos de mecanizado, la segunda propiedad es especialmente relevante para la fiabilidad a largo plazo.
Los trabajos publicados apuntan en la misma dirección. Las revisiones sobre el Si₃N₄ para dispositivos de potencia destacan su combinación de conductividad térmica y alta tenacidad a la fractura, y los experimentos de fatiga térmica en sustratos de Si₃N₄-AMB han demostrado una gran resistencia bajo ciclos severos. Esos materiales de investigación pueden superar los rangos comerciales utilizados en este artículo, por lo que deben interpretarse como pruebas del principio de diseño, no como sustitutos de la especificación real del grado.
Por qué el Si₃N₄ puede salir ganando a pesar de su menor conductividad térmica
El choque térmico es una propiedad combinada. La rápida difusión del calor ayuda, pero también lo hacen la baja expansión térmica, la alta resistencia mecánica y la resistencia a la propagación de grietas. El Si₃N₄ suele ofrecer una mayor resistencia al choque térmico, aunque el AlN tenga una conductividad más alta. En aplicaciones como los inversores de tracción, ese equilibrio de fiabilidad puede ser más importante que maximizar un único valor de conductividad.
La metalización y las condiciones de aplicación pueden decidir el ganador
Un sustrato de potencia acabado es un sistema metal-cerámico. El AlN puede combinarse con DBC, AMB o DPC, dependiendo del circuito y de los requisitos de fiabilidad. Para los sustratos de potencia de Si₃N₄ de alta fiabilidad, se suele utilizar AMB en lugar de DBC. El AMB utiliza una soldadura fuerte que contiene metal activo para crear una capa de reacción resistente en la interfaz cerámica y está indicado para aplicaciones de alta fiabilidad sensibles a la fatiga térmica.
Esto significa que la aplicación debe definirse antes que la cerámica. Un convertidor sometido a carga continua puede inclinarse hacia el AlN, ya que predomina el problema del flujo de calor. Un inversor de tracción sometido a un gran número de ciclos térmicos puede requerir Si₃N₄ + AMB. Un encapsulado óptico o de RF de líneas finas puede requerir AlN + DPC. El nombre del material es solo un factor de la decisión.
| Pregunta sobre el diseño | En caso afirmativo, comience por | ¿Por qué? |
|---|---|---|
| ¿Es la máxima transferencia de calor a través de la cerámica la principal prioridad? | AlN | Mayor conductividad térmica volumétrica. |
| ¿Se prevé un gran número de ciclos térmicos? | Si₃N₄ | Mayor tenacidad y resistencia al choque térmico. |
| ¿Son la propagación de grietas o la manipulación de sustratos finos una preocupación importante? | Si₃N₄ o un grado de alta resistencia | La fiabilidad mecánica se convierte en una limitación fundamental. |
| ¿Se requieren circuitos DPC de líneas finas? | AlN | El DPC suele combinarse con AlN para circuitos de precisión. |
| ¿Ya se ha especificado el Si₃N₄? | Si₃N₄ + AMB | Ese es un punto de partida práctico para este tipo de aplicación. |
Qué preguntar antes de decidir el sustrato
Una conversación útil con el proveedor va más allá de «¿AlN o Si₃N₄?». Pregunta por la conductividad térmica medida del grado de producción, el rango de espesores disponible, el espesor del cobre, el proceso de metalización, las tolerancias dimensionales, las condiciones de las pruebas eléctricas y cualquier dato de fiabilidad relevante para tu perfil de misión. Si el diseño es delgado, pregunta cómo se controlan los daños causados por el mecanizado. Si el AlN va a estar expuesto a la humedad, identifica qué superficies quedan al descubierto tras el corte y la metalización.
En Stanford Advanced Materials (SAM), la selección del sustrato cerámico resulta más útil cuando parte de las condiciones de funcionamiento, en lugar de basarse en una única propiedad. El voltaje, la carga térmica, el espesor objetivo, la metalización, el rango de ciclos térmicos y las condiciones ambientales determinan conjuntamente si el AlN o el Si₃N₄ es el mejor punto de partida.
Consulte con SAM sobre sus requisitos de sustrato
Indique su tensión de funcionamiento, el espesor deseado, la carga térmica, los requisitos de cobre/metalización y las condiciones de ciclos térmicos previstas. SAM puede utilizar esa información para delimitar el material y la configuración del sustrato antes de elaborar el presupuesto.
Ir al formulario de consulta →
Referencias
1. Y. Zhou et al., «Development of high-thermal-conductivity silicon nitride ceramics», Journal of Asian Ceramic Societies, 3(3), 221–229, 2015. DOI: 10.1016/j.jascer.2015.03.003. Fuente
2. Y. Nakashima et al., «Cerámicas de nitruro de silicio sinterizadas y unidas por reacción para sustratos de dispositivos de potencia —revisión—», Open Ceramics, 16, 100506, 2023. DOI: 10.1016/j.oceram.2023.100506. Fuente
3. H. Miyazaki et al., «Resistencia mejorada a la fatiga térmica de sustratos de soldadura fuerte con metales activos para módulos de potencia de carburo de silicio mediante el uso de nitruros de silicio resistentes con alta conductividad térmica», Ceramics International, 44(8), 8870–8876, 2018. DOI: 10.1016/j.ceramint.2018.02.072. Fuente
4. A. Ben Kabaar et al., «Caracterización de materiales y sus interfaces en un sustrato de cobre de unión directa para aplicaciones de electrónica de potencia», Microelectronics Reliability, 79, 288–296, 2017. DOI: 10.1016/j.microrel.2017.06.001. Fuente
