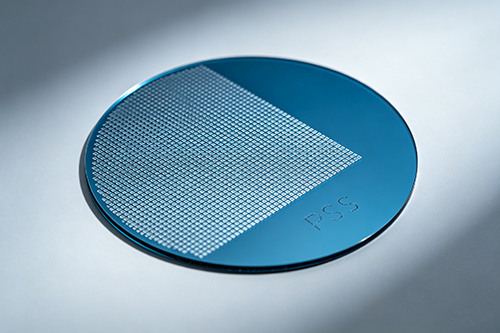

Sustrato de zafiro estampado de 4 pulgadas con marcado láser posterior para trazabilidad de óptica médica

Antecedentes del cliente

Un desarrollador de óptica médica estaba pasando de los prototipos a escala de banco a un flujo de trabajo de obleas más estructurado. La arquitectura de sus dispositivos dependía de sustratos de zafiro con patrones de 4 pulgadas y necesitaban que las obleas fueran uniformes en lotes piloto pequeños y grandes. El equipo se centró especialmente en la trazabilidad. Cada oblea tenía que llevar una marca legible en la parte trasera para que las muestras pudieran rastrearse sin confusión a través del adelgazamiento, el corte en cubos, la inspección y el montaje.

Trabajaban con una restricción bastante común: múltiples etapas de fabricación, margen limitado para gestionar errores y un plazo vinculado a las pruebas de validación. Durante la configuración inicial, nuestro equipo se enteró de que el cliente quería 100 obleas para el desarrollo inmediato y un segundo lote de 500 obleas una vez confirmada la ventana de proceso. Esto significaba que el suministro tenía que ser compatible tanto con el trabajo de ingeniería a corto plazo como con la planificación de la producción posterior.

Desafío

El proyecto tenía varios puntos de presión técnica.

En primer lugar, la geometría del sustrato de zafiro estampado debía ser constante de una oblea a otra. El cliente estaba preocupado por la altura del patrón, la uniformidad del paso y la variación de borde a borde, ya que incluso pequeñas desviaciones pueden afectar al comportamiento óptico y a los resultados de la unión posterior. Su objetivo eran obleas de 4 pulgadas con un perfil de patrón que se mantuviera dentro de una ventana de proceso ajustada, y querían que la cara posterior siguiera siendo apta para el marcado por láser sin comprometer la calidad de manipulación.

En segundo lugar, la trazabilidad tenía que sobrevivir a todo el flujo del proceso. La marca debía seguir siendo legible después de la limpieza, la unión temporal, el procesamiento de la cara posterior y la inspección. Parece sencillo, pero el zafiro no perdona el estado de la superficie ni el contraste del marcado. Si la energía del láser es demasiado agresiva, la cara posterior puede mostrar daños localizados o microfracturas. Si es demasiado ligera, el código deja de ser fiable con la iluminación de inspección habitual.

En tercer lugar, el equipo necesitaba un plazo de entrega realista. Su calendario interno dejaba poco margen para repetir el muestreo y no buscaban un suministro genérico de obleas. Necesitaban un proveedor que pudiera coordinar la creación de patrones personalizados, el marcado y el embalaje de forma que se redujera el riesgo de manipulación.

Por qué eligieron a SAM

Eligieron a Stanford Advanced Materials (SAM) porque nuestro equipo podía dar soporte tanto al sustrato de zafiro con patrón como a los requisitos de marcado en un solo flujo de trabajo. Eso era importante. Redujo los traspasos y mantuvo el proceso de trazabilidad bajo un mismo sistema de calidad.

También tuvimos la flexibilidad de producción necesaria para gestionar dos tamaños de lote, 100 obleas para la evaluación inmediata y 500 obleas para la siguiente fase, sin cambiar la especificación del material. Nuestra red mundial de suministro ayudó a mantener un calendario realista, y nuestro equipo técnico pudo discutir el método de marcado de la cara posterior en términos prácticos en lugar de tratarlo como una idea de última hora.

Durante las conversaciones iniciales, nos dimos cuenta de que el cliente intentaba equilibrar la profundidad de marcado con la limpieza óptica. Eso sugería que ya habían visto lo fácil que es procesar en exceso una cara posterior de zafiro. Recomendamos un enfoque de marcado controlado y alineamos el formato de etiquetado de las obleas con su convención interna de seguimiento de lotes.

Solución proporcionada

SAM suministró sustratos de zafiro de 4 pulgadas con patrones de superficie personalizados adaptados al flujo de dispositivos del cliente. Las dimensiones del sustrato se mantuvieron en un formato estable de 4 pulgadas y la geometría del patrón se mantuvo en todo el lote mediante comprobaciones de fabricación controladas. Para un proyecto como éste, la coherencia importaba más que las tolerancias heroicas. Las obleas tenían que comportarse igual en todas las series.

Para la trazabilidad, añadimos un marcado láser en la parte trasera con una ventana de proceso no intrusiva. La marca se colocó en la superficie posterior para que no interfiriera con la óptica del lado activo ni con el procesamiento del lado frontal. Mantuvimos el formato de marcado compacto y legible, y confirmamos que el código seguía siendo utilizable tras los pasos de manipulación estándar. El cliente quería específicamente una identificación que pudiera resistir el paso de la muestra por varias estaciones, por lo que lo tratamos como una cuestión de embalaje y control del proceso, no sólo como una petición de etiqueta.

También prestamos atención al embalaje. Las obleas se embalaron para limitar el contacto con la superficie y los daños durante el transporte, manteniendo la separación de lotes entre la cantidad piloto de 100 obleas y el pedido de seguimiento de 500 obleas. Nuestro equipo descubrió que una clara segregación del embalaje reducía los errores del operario durante la recepción. Sencillo, pero útil.

Unos pocos detalles técnicos guiaron el suministro final:
- Formato de sustrato de zafiro con patrón de 4 pulgadas para la producción de prototipos y pilotos
- Marcado láser posterior para la identificación a nivel de oblea y la trazabilidad de lotes
- Comprobación de la consistencia de la superficie para mantener la geometría del patrón en todos los lotes.
- Embalaje protector para reducir el desconchado de los bordes y la contaminación durante el transporte
- Etiquetado de lotes separados para facilitar el flujo de trabajo interno de control de calidad del cliente.

Resultados e impacto

El cliente recibió obleas que se adaptaban tanto a la fase de desarrollo como a la siguiente etapa de adquisición sin cambiar su proceso de manipulación interno. Las marcas de la parte posterior eran legibles durante la inspección y seguían siendo útiles durante el enrutamiento posterior. Esto redujo la transcripción manual y el tipo de confusión en el etiquetado que suele aparecer cuando varios ingenieros empiezan a tocar la misma pila de obleas.

Y lo que es más importante, los sustratos de zafiro con patrones llegaron con la consistencia que el cliente necesitaba para continuar con las pruebas de los dispositivos. El equipo planteó menos preguntas durante la inspección de entrada, y las obleas pasaron por su configuración sin necesidad de clasificarlas ni retocarlas. Durante las primeras pruebas, nos dimos cuenta de que el cliente era especialmente sensible a los daños por manipulación en los bordes; el método de embalaje ayudó en ese aspecto, y eso se reflejó en su revisión de aceptación.

La estructura de doble cantidad también les ayudó a planificar con antelación. El lote de 100 obleas les permitió realizar pruebas inmediatas, mientras que la solicitud de 500 obleas les dio una vía hacia la escalabilidad una vez que el proceso estuviera bloqueado. Este tipo de continuidad es importante en los programas de dispositivos ópticos y médicos. Los retrasos suelen deberse a pequeños desajustes entre los materiales del prototipo y los de producción, no a los grandes hitos.

Puntos clave

Este proyecto se redujo al control y la trazabilidad. Los sustratos de zafiro estampados necesitan una geometría estable, y cuando las obleas se utilizan en el desarrollo de óptica médica, la identificación de la cara posterior pasa a formar parte de la disciplina del proceso. Una marca láser legible no es sólo una comodidad. Puede evitar que una línea piloto pierda el rastro del historial de muestras.

Stanford Advanced Materials (SAM) pudo ofrecer el sustrato, el marcado y el embalaje como un único suministro coordinado, lo que ayudó al cliente a pasar de la planificación de pruebas a la evaluación práctica de obleas. Para los equipos que trabajan con dispositivos ópticos basados en zafiro, esa combinación es a menudo lo que impide que pequeños problemas de documentación se conviertan en retrasos del proceso.
