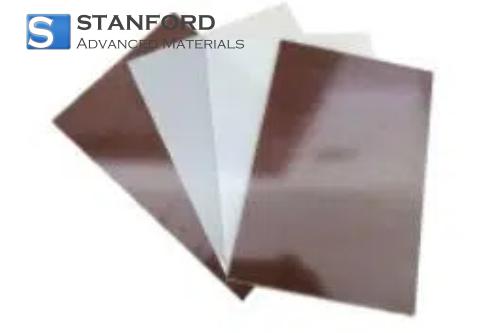

CF6847 Laminado melamínico vidrio-tejido

Laminado de melamina y tejido de vidrio Descripción

La chapa laminada de tejido de vidrio melamínico, comúnmente conocida comoG-9, es un compuesto termoendurecible denso fabricado impregnandotela devidrio Etejidacon resina de melamina-formaldehído y consolidando las capas bajo calor y presión elevados. Este riguroso proceso produce un material excepcionalmente duro y rígido, con unadurezaenescalaM de Rockwellque alcanza hasta M115, una resistencia a la tracción cercana a 61.000 psi, una resistencia a la compresión en torno a 65.000 psi y una resistencia a la flexión de aproximadamente 61.000 psi. Su resistencia al impacto es sólida, en torno a 5-9 ft-lb/in (Izod), y permanece estable bajo exposición continua a temperaturas de hasta aproximadamente 140 °C, con un coeficiente de expansión térmica cercano a 1,5×10-⁵ in/in-°F.

El laminado proporciona un aislamiento excepcional: su rigidez dieléctrica puede alcanzar 370-540 V/mil, con una constante dieléctrica en torno a 6-7 a 1 MHz y un bajo factor de disipación de aproximadamente 0,015-0,018. También ofrece una excelente resistencia al arco, por lo que es ideal para su uso en cuadros de distribución y disyuntores. La absorción de humedad es baja, normalmente inferior al 0,6% después de 24 horas, lo que garantiza un rendimiento fiable en condiciones húmedas o mojadas. El material cumplelas normasUL 94V-0de retardancia de llama y soporta soluciones alcalinas fuertes, manteniendo la integridad mecánica y eléctrica incluso en entornos químicamente agresivos.

ElG-9se mecaniza sin problemas con herramientas estándar, aunque su dureza hace que las herramientas de carburo o diamante proporcionen el mejor acabado y la mayor duración. Se utiliza habitualmente en componentes de aislamiento eléctrico como barreras de arco, piezas de conmutación, tableros de terminales, carcasas de disyuntores, cuñas de ranuras de motores y elementos estructurales de equipos industriales. Al combinar una resistencia superior al arco, rigidez mecánica, resistencia a las llamas y durabilidad en entornos húmedos, ellaminado detejidodevidrio de melaminaofrece un rendimiento fiable en aplicaciones eléctricas e industriales exigentes.

Aplicaciones del laminado de tejido de vidrio de melamina

La plancha laminada de tejido de vidrio de melamina, conocida comúnmente como G-9, es un compuesto termoestable extremadamente duro y resistente a las llamas fabricado a partir de tejido de vidrio E y resina de melamina-formaldehído, consolidada bajo calor y presión. Ofrece una excepcional resistencia al arco eléctrico y mantiene un fuerte aislamiento eléctrico incluso en entornos húmedos o de alta humedad. Mecánicamente, ofrece un sólido rendimiento a la tracción, compresión y flexión, combinado con una excelente rigidez y una elevada dureza Rockwell M. Desde el punto de vista eléctrico, ofrece una excelente resistencia dieléctrica, una constante dieléctrica de aproximadamente 7 y bajas pérdidas por disipación, lo que lo hace ideal para tareas de aislamiento exigentes. Su baja absorción de humedad (normalmente inferior al 0,6% tras 24 horas) garantiza un rendimiento estable a lo largo del tiempo. Las máquinas G-9 se limpian con herramientas estándar, aunque su dureza hace que las herramientas de carburo o diamante funcionen mejor, y se utiliza ampliamente para barreras de arco, paneles de disyuntores, componentes de cuadros eléctricos, bloques de terminales, cuñas para ranuras de motores y piezas eléctricas estructurales. Tanto si se utiliza en interiores como en entornos más hostiles, este laminado combina seguridad contra las llamas, resistencia mecánica, fiabilidad en condiciones húmedas y maquinabilidad de precisión en un material versátil.

Embalaje del laminado de melamina vidrio-tejido

Nuestros productos se embalan en cajas de cartón personalizadas de varios tamaños en función de las dimensiones del material. Los artículos pequeños se embalan de forma segura en cajas de PP, mientras que los artículos más grandes se colocan en cajas de madera personalizadas. Garantizamos un estricto cumplimiento de la personalización del embalaje y el uso de materiales de amortiguación adecuados para proporcionar una protección óptima durante el transporte.

Embalaje: Cartón, caja de madera o personalizado.

Por favor, revise los detalles de embalaje proporcionados para su referencia.

Proceso de fabricación

1.Método de prueba

(1)Análisis de composición química - Verificado mediante técnicas como GDMS o XRF para garantizar el cumplimiento de los requisitos de pureza.

(2)Pruebas de propiedades mecánicas: incluye pruebas de resistencia a la tracción, límite elástico y alargamiento para evaluar el rendimiento del material.

(3)Inspección dimensional: mide el grosor, la anchura y la longitud para garantizar el cumplimiento de las tolerancias especificadas.

(4)Inspección de la calidad de la superficie: comprueba la existencia de defectos como arañazos, grietas o inclusiones mediante un examen visual y ultrasónico.

(5)Pruebas de dureza: determina la dureza del material para confirmar la uniformidad y la fiabilidad mecánica.

Consulte los procedimientos de prueba de SAM para obtener información detallada.

Preguntas más frecuentes sobre el laminado de melamina vidrio-tejido

Q1. ¿Qué es el laminadodemelaminaytejido de vidrio?

Es un material rígido, resistente a las llamasya los arcos, que se fabrica impregnando tela tejidade vidrio Econ resina de melamina-formaldehídoy curándola bajo calor y presión.

Q2. ¿Qué propiedades ofrece?

Este laminado es extremadamente duro (aproximadamente Rockwell M115), resistente a la tracción, compresión y flexión, y mantiene una buena rigidez hasta unos 140 °C. Absorbe una humedad mínima (≈0,6% en 24 h) y resiste los álcalis y las soluciones cáusticas. Su rigidez dieléctrica es alta (~370-540 V/mil), y su constante dieléctrica (~6-7) con bajas pérdidas (~0,015-0,018) lo convierten en un aislante fiable, incluso en entornos húmedos. Gracias a su resistencia al arco y a las llamas (UL-94V-0), sigue siendo seguro bajo fuertes tensiones eléctricas.

Q3. ¿Cómo se utiliza en la industria?

Es habitual encontrarlo en paneles de cuadros eléctricos, piezas de disyuntores, barreras de arco, bloques de terminales, cuñas para ranuras de motores, soportes de interruptores y componentes estructurales de equipos eléctricos y máquinas industriales.

Información relacionada

1.Métodos comunes de preparación

El laminado de vidrio y tejido de melamina se fabrica mediante un proceso de laminado preciso y altamente controlado. En primer lugar, el tejido de vidrio E se impregna conresinademelamina-formaldehídopara formar láminas "preimpregnadas". Estas láminas se curan parcialmente (fase B) para conseguir la pegajosidad ideal para el apilamiento. A continuación, se alinean varias capas preimpregnadas en la orientación deseada y se colocan en una prensa caliente. A una temperatura elevada (normalmente unos 140 °C) y a alta presión (cientos de psi o más), la resina se cura completamente, consolidando las capas en un compuesto denso y sin huecos. Tras el prensado, el laminado se enfría, se recorta a medida y se somete a controles de calidad. Esto incluye garantizar un grosor uniforme, verificar la estabilidad dimensional, comprobar las propiedades mecánicas y eléctricas y confirmar la retardancia a la llama. El resultado es un laminado robusto, eléctricamente aislante, resistente a la llama y al arco eléctrico, adecuado para aplicaciones industriales exigentes.
