Bandas marcadoras de tantalio frente a la deriva dimensional: cómo mantuvimos la estabilidad de posicionamiento en los dispositi

Sector: Fabricación de dispositivos médicos
Tipo de intención: Tipo A — Resolución de problemas

Antecedentes del cliente

Las bandas marcadoras seguían apareciendo ligeramente desplazadas de donde debían estar. Unas pocas décimas de milímetro sobre el papel. En el montaje, era suficiente para generar ruido en la revisión de las imágenes y ralentizar la producción.

El equipo estaba trabajando en un dispositivo implantable en el que el marcador debía verse claramente bajo fluoroscopia y ser compatible con los materiales circundantes. Ya habían barajado un par de opciones. El acero inoxidable fue la opción obvia para las primeras pruebas. Demasiado ruido visual. A continuación se probó una pieza a base de tungsteno. Ofrecía una mejor radiopacidad, pero el acabado superficial y el ajuste resultaban poco adecuados para la geometría que estaban construyendo. Un lote incluso presentó rebabas durante la manipulación. Fue un fastidio.

Stanford Advanced Materials (SAM) entró en escena justo cuando el grupo se esforzaba sobre todo por evitar que la siguiente serie piloto se retrasara.

Reto

El principal problema era un objetivo pequeño que se movía en un ensamblaje muy ajustado. Las bandas estaban fabricadas en tantalio (Ta), y la aplicación exigía una alta radiopacidad sin que ello planteara problemas de biocompatibilidad. Eso estaba claro. Lo que no dejaba de cambiar era el ajuste.

El diámetro exterior se especificó en torno a 1,20 mm, con un margen de tolerancia lo suficientemente estrecho como para que resultara relevante durante el engarzado. El diámetro interior debía mantenerse lo suficientemente constante como para evitar oscilaciones en el vástago del implante, y el espesor de la pared debía permanecer uniforme para que el marcador no se deformara durante la colocación. Un lote se devolvió con una variación del diámetro exterior de aproximadamente 0,03 mm entre las distintas piezas. Parece poco. En la práctica, esto provocaba inconsistencias en el montaje y hacía que la comprobación radiológica fuera menos fiable.

El embalaje fue otro problema. El proveedor anterior enviaba las piezas a granel, y las bandas presentaban pequeñas marcas de contacto. A nadie le gustaba eso. Las marcas no afectaban al funcionamiento, pero complicaban la inspección de entrada y hacían que todo el mundo se preguntara si el resto de las dimensiones eran igual de imprecisas.

El plazo de entrega también formaba parte de la ecuación. El equipo necesitaba un lote pequeño para la validación, no una tirada de producción completa. Esperar entre seis y ocho semanas para obtener el material con la forma adecuada no era aceptable. Ya habían perdido tiempo debido a un mal ajuste en un lote de muestras anterior. No dejábamos de preguntarnos si la propia geometría del marcador estaba sometida a demasiadas restricciones. Quizá. Pero seguía siendo la pieza con la que tenían que trabajar.

Por qué eligieron a SAM

La primera razón era sencilla: SAM podía suministrar bandas marcadoras de tantalio puro sin que ello se convirtiera en un largo proceso de fabricación de utillaje a medida. La segunda era el control dimensional. El cliente quería un proveedor que pudiera gestionar un lote pequeño sin tratarlo como un proyecto secundario.

Preguntaron por la trazabilidad del material, el estado de la superficie y si las piezas podían embalarse de forma que se protegieran los bordes. SAM pudo ofrecer un paquete de trazabilidad a nivel de lote y un acabado controlado en las bandas. La rugosidad de la superficie se mantuvo lo suficientemente baja como para que la fricción de inserción fuera predecible durante el montaje de prueba. Esto redujo el número de ensamblajes fallidos en sus comprobaciones en banco de pruebas.

Hubo que hacer concesiones. Para mantener un plazo de entrega corto, nos decantamos por una ruta de fabricación de lotes pequeños en lugar de optar por una etapa de posprocesamiento más compleja. El acabado era aceptable para la fase de validación actual del dispositivo, aunque no era el ideal para todos los requisitos estéticos posteriores. El equipo lo aceptó. Lo que necesitaban era, ante todo, algo que superara las pruebas de imagen y montaje.

Solución proporcionada

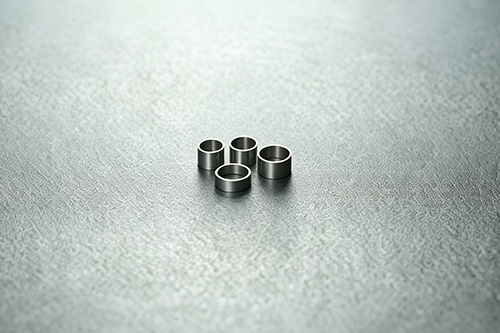

SAM suministró bandas marcadoras de tantalio a medida con una geometría ajustada al plano del dispositivo, incluyendo un diámetro exterior controlado, un espesor de pared uniforme y unos bordes limpios adecuados para su uso en implantes. El lote se fabricó según la revisión del plano del cliente, con un diámetro exterior nominal de aproximadamente 1,20 mm, un diámetro interior ajustado a la interfaz del vástago y una longitud axial dentro del rango especificado, para que el marcador no se desplazara durante su colocación.

El material utilizado fue tantalio de alta pureza, elegido por su radiopacidad en imágenes de rayos X y fluoroscopia. Esa pieza se comportó según lo esperado. Lo más importante era mantener las dimensiones lo suficientemente estables como para que el marcador pudiera ser engarzado sin aplastarse ni balancearse en la línea de montaje. También prestamos atención al embalaje. Cada banda se protegió para reducir el contacto entre piezas, lo que ayudó a preservar la integridad de los bordes antes de la inspección de entrada.

Durante el debate, barajamos una alternativa recubierta. Se plantearon brevemente las películas finas y las soluciones de recubrimiento. Pero una vez que el equipo analizó el entorno del implante y la necesidad de un marcador sencillo y monolítico, la opción del recubrimiento se consideró un riesgo adicional. Probablemente habría funcionado para una pieza no destinada a implantes. En este caso, era más sencillo quedarse con el metal base y mantener la estructura simple.

Quedaba un pequeño problema por resolver. Algunas piezas seguían mostrando, bajo el microscopio, tenues marcas de manipulación tras el desembalaje. Aunque no afectaban al funcionamiento, el equipo de inspección las señaló para prestar especial atención en el siguiente lote. Todavía no estamos seguros al 100 % de si esas marcas procedían de la fase de transferencia o del embalaje final.

Resultados e impacto

El nuevo lote se ajustaba a los ensamblajes piloto de forma más uniforme. El contraste en las imágenes era nítido: las bandas de tantalio se veían claramente durante las comprobaciones de colocación y no había confusión con los componentes adyacentes. El equipo de montaje dedicó menos tiempo a clasificar las piezas al tacto, lo cual supuso un pequeño triunfo. Nadie habla mucho de ello, pero ahorra horas cuando se fabrican pequeños componentes para implantes.

La repetibilidad dimensional mejoró lo suficiente como para que el proceso de engarzado se llevara a cabo con menos rechazos. El cliente no tuvo que realizar ajustes tan drásticos durante la configuración de los utillajes, lo que redujo las idas y venidas entre fabricación e inspección. El lote seguía siendo pequeño, lo cual era importante. Aún no estaban preparados para un lanzamiento a gran escala, y el proveedor tuvo que adaptarse a esa realidad en lugar de prometer más de lo que podía cumplir.

Stanford Advanced Materials (SAM) siguió participando durante todo el ciclo de muestreo y en las consultas posteriores sobre el embalaje y el estado de la superficie. Esto evitó que el cliente tuviera que reiniciar el proceso de selección de proveedores para el siguiente lote de validación.

Si estás comparando opciones de bandas marcadoras, la siguiente lectura lógica es una breve nota sobre el acabado de los componentes de tantalio y el control dimensional para los conjuntos de implantes médicos.

Puntos clave

Las bandas marcadoras de tantalio son sencillas sobre el papel, pero complicadas en la práctica. La radiopacidad es solo una parte de la historia. El ajuste, el estado de los bordes y el embalaje pueden determinar si la pieza es utilizable en un montaje real.

Los lotes pequeños ponen de manifiesto rápidamente los puntos débiles. Unas pocas centésimas de milímetro, un arañazo debido a la manipulación a granel o un borde irregular tras el corte pueden ralentizar una prueba piloto más de lo que nadie espera. La elección del material importa, pero también lo hace la forma en que se suministra.

Para esta fabricación, SAM pudo suministrar bandas marcadoras de tantalio (Ta) a medida con el nivel de control necesario para que mereciera la pena realizar el siguiente lote de prueba. Seguimos observando las marcas superficiales en el siguiente lote. No es un problema insalvable, pero aún no podemos darlo por resuelto.
