Alambre de nitinol frente a aleación para muelles estándar: cómo resolver la deriva de la memoria de forma en la I+D de disposit

Sector: I+D en dispositivos médicos
Tipo de objetivo: Tipo A (resolución de problemas)

Antecedentes del cliente

El alambre no dejaba de desviarse durante las pruebas de banco. Algunas bobinas volvían a su posición como debían. Otras se mantenían en su posición un poco más de lo debido y luego se soltaban con un retraso que hacía que el dispositivo de prueba pareciera peor de lo que realmente era. El equipo trabajaba en el montaje de un pequeño dispositivo médico que utilizaba níquel-titanio (NiTi), más conocido como alambre de Nitinol, para un elemento de aleación con memoria de forma. Intentaban conseguir un movimiento repetible en una pieza que debía ser compacta, soportar ciclos repetidos y seguir comportándose de la misma manera tras la esterilización y la manipulación.

Ya habían perdido tiempo con una aleación de resorte estándar. Era más barata y más fácil de conseguir. Además, les daba una sensación errónea en las secciones en bucle. La curva de fuerza no era la adecuada. La recuperación era inconsistente. Seguíamos volviendo a la misma nota de su registro de laboratorio: «la respuesta del alambre cambia tras el conformado». Gran parte de ello se debía al propio material.

Reto

El diámetro exterior era estable sobre el papel. En la práctica, el alambre presentaba varios problemas molestos a la vez. Se observaba una variación del diámetro entre los distintos lotes, del orden de unas pocas micras, lo cual bastaba para modificar la densidad de empaquetamiento en la bobina y alterar la fuerza de accionamiento. El equipo también observaba variaciones en el estado de la superficie. Algunas secciones presentaban una leve marca de arrastre tras el bobinado. Otras parecían estar bien hasta que se sometían a una prueba de flexión repetida; entonces, la superficie comenzaba a mostrar microarranones.

Al principio solicitaron un alambre de unos 0,10 mm, pero luego se decantaron por uno más cercano a los 0,127 mm al darse cuenta de que el tamaño original resultaba demasiado frágil para su dispositivo de sujeción. Ese cambio por sí solo provocó otra ronda de reelaboración, ya que las herramientas de sujeción ya no se ajustaban al radio de curvatura. Probamos herramientas de alúmina en una configuración. No nos convenció. La fricción era menor, pero aumentaba el riesgo de que se formaran virutas durante el bobinado.

El plazo de entrega era otra limitación. El equipo de I+D necesitaba una tirada corta con rapidez, no un lote de producción enorme. Su equipo de inspección interno estuvo fuera de servicio durante un día, por lo que acabaron comprobando algunas piezas manualmente bajo el microscopio. Fue un fastidio, pero les permitió hacerse una idea más clara de la variación que con el medidor automático.

Sinceramente, esperábamos que la alineación del orificio en el cartucho de prueba fuera el principal problema. Resultó que el acabado del alambre era el causante de parte de la respuesta errática. No de toda, pero sí lo suficiente.

Por qué eligieron a SAM

Stanford Advanced Materials (SAM) ya gozaba de buena reputación dentro de su equipo por estar dispuesta a presupuestar tamaños no estándar sin exigir una negociación de seis semanas. Eso ayudó. También necesitaban a alguien que pudiera hablar con claridad sobre el tratamiento térmico del alambre de nitinol, la tolerancia de diámetro y el embalaje sin convertirlo todo en un discurso de marketing.

SAM podía suministrar diámetros a medida, y el equipo quería mantenerse dentro de un estrecho margen dimensional para que la repetibilidad de la actuación se mantuviera en todas las versiones del prototipo. El hecho de que SAM pudiera adaptarse a las cantidades propias de la I+D de dispositivos médicos también fue importante. No estaban preparados para un pedido recurrente de gran volumen. Necesitaban suficiente alambre para pruebas iterativas, además de un margen por si fallaba alguna etapa de conformado y se consumía más material del previsto.

También se planteó una cuestión práctica relacionada con la limpieza y el embalaje. Si el alambre se contaminaba durante su manipulación, el estado de la superficie cambiaba durante el conformado de radios pequeños. Eso significaba una mayor dispersión en la curva de respuesta. La capacidad de SAM para proporcionar un embalaje controlado y mantener el alambre protegido durante el transporte fue uno de los motivos por los que se mantuvieron en la selección.

Solución proporcionada

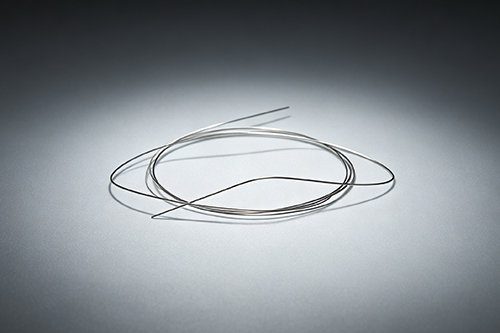

SAM suministró alambre de nitinol con un diámetro controlado, inicialmente de unos 0,10 mm y luego ajustado a aproximadamente 0,127 mm una vez que la fabricación pasó a la siguiente geometría del dispositivo de sujeción. Las especificaciones finales se mantuvieron dentro de un estrecho margen de tolerancia, lo que garantizó que la carga de la bobina fuera lo suficientemente constante como para que la fuerza de accionamiento se mantuviera dentro del rango de ensayo, en lugar de variar cada pocas muestras.

El alambre se suministró con propiedades superelásticas diseñadas para ciclos de flexión repetidos. En este caso, el cliente realizaba ensayos de flexión y recuperación a temperatura ambiente y, posteriormente, tras ciclos térmicos. El alambre mantuvo la recuperación de la forma a lo largo de los ciclos sin la deformación permanente que observaban con el sustituto de aleación para resortes. Aún así, tuvieron que ajustar la secuencia de conformado. Todavía no estamos 100 % seguros de por qué un lote inicial se comportó mejor tras la segunda pasada de recocido, pero el lote utilizado en la fabricación final resultó más predecible.

Hubo una pequeña compensación entre la velocidad y el control del tamaño. El rango de diámetros más ajustado y la manipulación específica para uso médico alargaron ligeramente el plazo de entrega en comparación con el alambre genérico en stock. El equipo lo aceptó. Su calendario de I+D podía absorber unos días adicionales mejor que otro ciclo de prototipos fallido.

Un detalle que surgió tarde: la tensión de la bobina debía mantenerse baja durante el desenrollado. Una tensión excesiva aplanaba la deformación cerca de los extremos del alambre, y las primeras muestras presentaban una fuerza de recuperación ligeramente desviada. El embalaje de SAM ayudó en este sentido. El alambre llegó de tal forma que se redujo la alteración de la memoria elástica y se mantuvieron los primeros tirones más cercanos a las especificaciones.

Resultados e impacto

El cambio inmediato fue aburrido, en el mejor sentido posible. Los resultados de las pruebas dejaron de dar bandazos. La curva de fuerza de accionamiento se estabilizó en un rango más estrecho, y el equipo observó menos variación de una bobina prototipo a otra. Esto redujo la cantidad de reelaboración en el lado del dispositivo de sujeción, que había estado mermando el calendario de I+D.

El alambre también aguantó mejor los ciclos repetidos. Durante una ronda de pruebas, sometieron las muestras a ciclos de flexión prolongados y solo encontraron pequeñas marcas superficiales, sin que dichas marcas conllevaran ninguna pérdida funcional. El comportamiento de recuperación siguió siendo aceptable. El dispositivo aún necesitaba algunos ajustes de diseño en torno a las conexiones de los extremos y la ventana de fijación térmica, pero el material base ya no parecía ser el eslabón débil.

Dejaron una nota pendiente en el expediente del laboratorio: aún había que vigilar el acabado superficial del siguiente lote. No era un factor decisivo, sino simplemente algo que merecía la pena comprobar antes de que la fabricación pasara de la escala de prototipo.

Para los equipos que se enfrentan a problemas similares en la selección de materiales, puede resultar útil consultar las directrices relacionadas con el conformado y el fijado de la forma del alambre de nitinol antes de fabricar la próxima muestra.

Puntos clave

El alambre de nitinol rara vez es duro debido a un único parámetro. Suele ser la combinación del diámetro, el acabado, el estado del tratamiento térmico y la forma en que se manipula el alambre antes de que llegue al dispositivo de sujeción. En este proyecto, el abandono de una aleación de muelles estándar no se debió a seguir una moda. El material anterior, sencillamente, no ofrecía el comportamiento de recuperación adecuado en un conjunto médico compacto.

El control más estricto del diámetro era importante porque el efecto en las fases posteriores se manifestaba en la consistencia de la fuerza y el empaquetamiento de las bobinas. El empaquetamiento era importante porque el estado de la superficie afectaba a la repetibilidad tras el conformado. El plazo de entrega era importante porque los plazos de I+D siempre son más frágiles de lo que parecen sobre el papel.

SAM encajaba perfectamente en el proyecto porque podía suministrar alambre de nitinol a medida, mantener las dimensiones dentro de un margen práctico y adaptarse al ritmo de desarrollo de dispositivos médicos, caracterizado por lotes pequeños y numerosas pruebas. Aún así, tuvimos que hacer algunas concesiones. Eso nunca desaparece. Pero el alambre dejó de ser el factor que frenaba el programa.
