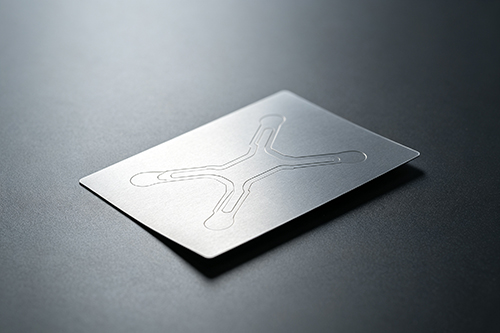

Lámina ultrafina de nitinol para componentes de stents cortados con láser: control de la variación del espesor y la consistencia

Sector: Dispositivos médicos

Antecedentes del cliente

La lámina se desplazaba ligeramente durante el corte por láser. No mucho, pero lo suficiente. Un lote mantenía su forma en el dispositivo de sujeción, mientras que el siguiente se curvaba un poco tras la primera pasada. El equipo fabricaba piezas precursoras muy pequeñas para implantes y stents, por lo que incluso unas pocas décimas de milésima de pulgada eran importantes.

Trabajaban con láminas ultrafinas de Nitinol (aleación de níquel-titanio, NiTi) de unos 0,003" y 0,005" de espesor. Las piezas se sometían a mecanizado por láser, seguido de un proceso de conformado secundario y limpieza. El uso final era médico, lo que significaba que no solo prestaban atención a la geometría, sino también al estado de la superficie, a la recuperación elástica y a si la lámina seguía comportándose como nitinol tras el corte.

Un dispositivo de fijación del laboratorio estuvo fuera de servicio durante parte de una semana, por lo que realizaron algunas de las comprobaciones manualmente. Aunque resultaba molesto, les permitió hacerse una idea más clara de cómo se comportaba realmente el material, en lugar de limitarse a leer la pantalla.

Reto

Siempre volvíamos a lo mismo: el material se comportaba de forma ligeramente diferente de un lote a otro, y el operador del láser lo detectaba antes que nadie. Los bordes de corte parecían aceptables en una tanda, pero en la siguiente presentaban más refundición y microrebabas. La chapa también solía liberar la tensión acumulada de forma desigual tras el anidamiento y la retirada de las abrazaderas. Eso hacía que el control de la planitud fuera un quebradero de cabeza.

El espesor era parte del problema. La chapa de 0,003" era especialmente delicada. Una pequeña desviación en ese caso alteraba la ventana de energía aplicada lo suficiente como para que el corte se ensanchara o el borde se oscureciera. La chapa de 0,005" era más fácil de manejar, pero aún así tenía que mantenerse dentro de un margen estrecho, ya que la geometría de los dispositivos posteriores dependía de ello.

También teníamos una restricción de embalaje. La chapa tenía que llegar limpia, seca y sin daños en los bordes, ya que el cliente la cargaba directamente en el proceso de láser. Cualquier arañazo o problema de óxido durante la manipulación se traduciría más tarde en material de desecho. En una ocasión barajamos una aleación alternativa de menor coste, pero la conformabilidad y el comportamiento de recuperación no eran los adecuados. No aguantaba igual tras la exposición al láser. También probamos con herramientas de alúmina en una configuración de sujeción… pero no sirvió de nada.

El plazo de entrega también era importante. No podían esperar a que se cumpliera un largo plazo de fabricación y seguir manteniendo su proyecto de prototipo según lo previsto.

Por qué eligieron SAM

Stanford Advanced Materials (SAM) ofrecía la combinación adecuada de disponibilidad de calibres finos y procesamiento controlado. El equipo necesitaba láminas de nitinol de espesores muy finos, pero también requería que el material llegara con la consistencia suficiente como para poder confiar en la primera configuración del láser, en lugar de perder días en la calibración.

SAM podía suministrar láminas de 0,003" y 0,005" con una tolerancia de espesor muy ajustada, además del tipo de uniformidad entre lotes que es fundamental cuando se intenta mantener el enfoque del láser, la energía del pulso y la velocidad de corte dentro de un estrecho margen operativo. No buscábamos la perfección estética. Lo que nos preocupaba era la repetibilidad funcional. Una chapa cuyo espesor varía, aunque sea ligeramente, modifica la aportación de calor y la respuesta de los bordes. Esto se nota rápidamente en la microfabricación médica.

Otro aspecto importante era la trazabilidad y el embalaje. El material debía embalarse de forma que se protegiera la lámina durante el transporte y se redujera al mínimo la contaminación durante la manipulación. Para una línea de láser médico, esto no es un detalle secundario. Afecta al tiempo de preparación y a la cantidad de limpieza necesaria antes de la primera probeta de prueba.

Solución proporcionada

SAM suministró láminas ultrafinas de Nitinol (NiTi) en los espesores solicitados de 0,003" y 0,005", con un control del espesor lo suficientemente preciso como para realizar pruebas de mecanizado por láser y producción piloto. Las láminas se prepararon para uso médico, con una manipulación cuidadosa para reducir los daños en los bordes y preservar el estado de la superficie durante el transporte.

Ajustamos la entrega a la ventana de proceso del láser del cliente. Eso significaba mantener la lámina lo suficientemente plana para su sujeción, sin dejar de tener en cuenta que el Nitinol ultrafino tiene sus propias características. El espesor de 0,003" era el más delicado. Requería un control minucioso de la tensión durante la carga; de lo contrario, la lámina se relajaría de forma desigual y alteraría la relación focal en la línea de corte. El material de 0,005" les ofrecía un poco más de margen de maniobra, aunque seguían vigilando la formación de rebabas y la decoloración por calor.

Aquí había que encontrar un equilibrio. El cliente quería un plazo de entrega muy rápido, pero el nitinol de grado médico ultrafino en estos espesores no siempre es algo que se pueda tratar con prisas sin perder el control. Nos propusimos el plazo más rápido posible, manteniendo al mismo tiempo la consistencia del espesor y la disciplina en el embalaje. Ese compromiso se adaptaba mejor a la fase de prototipo que esperar a un plazo de entrega «perfecto».

El equipo también solicitó asesoramiento sobre el comportamiento del corte. Analizamos los posibles efectos del estado de la superficie, la fuerza de sujeción y los parámetros del láser en la calidad de la ranura de corte. Nada drástico. Solo la orientación suficiente para evitar que se excedieran en la primera tirada de muestras.

Resultados e impacto

Lo primero que notaron fue una menor variación entre las chapas durante la configuración del láser. El desplazamiento del foco se mantuvo más predecible, y los operarios no tuvieron que reajustar con tanta frecuencia al pasar de una pieza a otra. La consistencia del corte mejoró, especialmente en el material más fino, donde las pequeñas variaciones suelen notarse de inmediato.

La calidad de los bordes era más limpia. La cantidad de rebabas visibles disminuyó y la chapa conservaba mejor su forma tras el corte. En el material de 0,003", eso importaba más de lo que nadie quería admitir. Las piezas seguían necesitando una inspección secundaria y algunas muestras presentaban pequeñas marcas superficiales cerca de los puntos de sujeción, pero el proceso en general era más estable.

Seguimos vigilando el siguiente lote en busca de variaciones en el acabado superficial tras la exposición al láser. No es un problema insalvable, solo una de esas cosas a las que hay que estar atento cuando la lámina es tan fina.

Para los equipos que se enfrentan a problemas similares en el mecanizado por láser, resulta útil fijarse en el control del material en las fases previas y no solo en los ajustes del láser. La lectura de artículos relacionados con el control del espesor de las láminas de nitinol y el procesamiento médico por láser es un buen siguiente paso si estás comparando proveedores o poniendo en marcha un nuevo proyecto.

Puntos clave

La lámina de nitinol ultrafina no perdona. Una pequeña variación en el espesor cambia la forma en que el láser interactúa con el metal, y eso afecta rápidamente al ancho de la ranura, a la calidad de los bordes y a la recuperación elástica. El cliente necesitaba material de 0,003" y 0,005" que resistiera la manipulación, se cortara limpiamente y mantuviera la consistencia entre lotes.

SAM resultaba una opción ideal porque el material estaba disponible en los calibres necesarios, empaquetado para su manipulación médica y se suministraba con el tipo de consistencia que reduce el proceso de prueba y error en la planta de producción. La configuración final no fue perfecta. Todavía se están supervisando algunas cuestiones relacionadas con el acabado. Pero el proceso pasó de ser impredecible a ser manejable, y ahí es donde suele comenzar realmente la vía hacia la producción.
