Película de poliimida chapada en oro para mediciones de impedancia TEER en I+D microfluídica

Antecedentes del cliente

Un equipo de I+D de dispositivos médicos estaba trabajando en una plataforma de microfluidos para medir la resistencia eléctrica transepitelial (TEER) y la impedancia en general. Su concepto de dispositivo utilizaba finas estructuras de electrodos integradas en un chip fluídico compacto, por lo que el material del electrodo tenía que ser conductor, químicamente estable y compatible con el contacto repetido con el medio celular.

Ya habían validado la geometría básica del chip. Lo que les retrasó fue el sustrato del electrodo. Las láminas metálicas convencionales eran demasiado rígidas y algunos materiales con soporte de polímero presentaban variaciones en el recubrimiento que hacían que la respuesta eléctrica variara de una muestra a otra. Durante las pruebas iniciales, nos dimos cuenta de que su mayor preocupación no era la conductividad bruta. Era la consistencia. Los pequeños cambios en el grosor del revestimiento o en la planitud del sustrato bastaban para alterar la impedancia medida y dificultar la comparación de los datos entre las distintas series de pruebas.

Necesitaban pequeñas muestras de evaluación, no un volumen de producción, y las necesitaban rápidamente.

Desafío

El proyecto tenía algunas limitaciones prácticas que son habituales en las primeras fases de la I+D médica, pero difíciles de resolver de forma limpia.

El equipo necesitaba una película de poliimida dorada con una capa de Au uniforme, una adherencia estable y la flexibilidad suficiente para encajar en una pila de microfluidos sin agrietarse ni curvarse. El formato de la muestra era pequeño, pero la superficie del electrodo debía seguir siendo utilizable para las lecturas TEER. Trabajaban con un sustrato de PI de unos 50 µm de grosor, con un recubrimiento de oro controlado lo suficiente como para evitar que la resistencia de la lámina variara entre las muestras. También pidieron piezas de muestra cortadas con una tolerancia de anchura específica para poder colocarlas en su dispositivo sin necesidad de retocarlas.

El segundo problema era la compatibilidad. La lámina tenía que tolerar la exposición a medios acuosos y la manipulación rutinaria en el laboratorio sin que se descascarillaran los bordes o se produjera una delaminación visible. Un proveedor había ofrecido una lámina metalizada que parecía aceptable sobre el papel, pero que llegaba con los bordes ligeramente dañados por el embalaje y la manipulación. Esto bastó para invalidar algunas pruebas de laboratorio.

El plazo de entrega también era ajustado. Su programa de desarrollo estaba vinculado a una ronda de pruebas de electrodos y no podían esperar a que se realizara una larga tirada personalizada sólo para evaluar el material.

Por qué eligieron SAM

El equipo se puso en contacto con Stanford Advanced Materials (SAM) porque querían un proveedor que ya conociera los materiales de capa fina y los lotes de evaluación controlados. Llevamos décadas suministrando materiales avanzados a grupos de ingeniería, así que la conversación empezó con detalles prácticos en lugar de promesas genéricas.

Nuestro equipo podía suministrar pequeñas cantidades de muestra, lo cual era importante. No querían comprometerse con un pedido de producción completo antes de confirmar el comportamiento del electrodo en su geometría microfluídica. También confirmamos que el chapado en oro podía prepararse con un grosor uniforme en toda la lámina y que la base de poliimida se mantendría lo bastante plana para el montaje en laboratorio. Parecía sencillo, pero en el trabajo con películas finas, los problemas suelen empezar en la manipulación".

Otra razón por la que eligieron a SAM fue su capacidad de respuesta. Necesitaban un socio de materiales que pudiera responder a sus preguntas sobre el apilamiento del revestimiento, el embalaje y el tamaño de las muestras sin convertir el proceso en un largo bucle de compras. SAM fue capaz de hacerlo.

Solución proporcionada

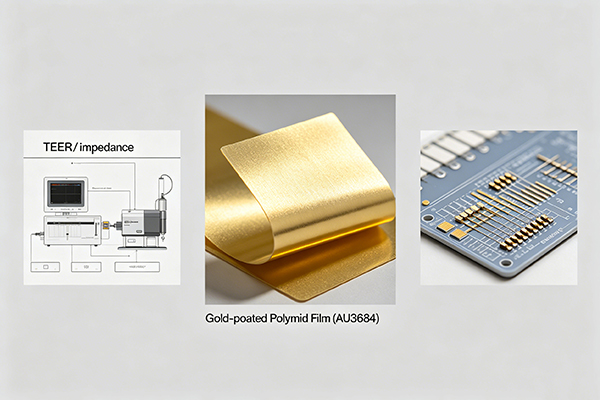

Suministramos muestras de película de poliimida chapada en oro preparadas para las pruebas TEER y de impedancia de la fase inicial. El sustrato de PI se seleccionó por su estabilidad térmica y flexibilidad, mientras que la capa de oro proporcionaba la superficie de electrodo necesaria para las mediciones de bajo ruido.

Aquí importaban algunos detalles técnicos. La película se preparó con un grosor de poliimida controlado y un grosor de capa de oro uniforme en toda la superficie utilizable. Los trozos de muestra se cortaron al tamaño de evaluación solicitado, y mantuvimos limpio el estado de los bordes para evitar daños por manipulación durante el montaje del chip. También embalamos la lámina con protección intercalada para que la superficie recubierta no rozara durante el envío.

Nuestro equipo también prestó atención al aspecto práctico de la solicitud. La fijación del cliente era sensible a ligeras variaciones dimensionales, por lo que mantuvimos la geometría de la muestra dentro de un estrecho margen de tolerancia. Durante la preparación, observamos que un apilamiento demasiado apretado en el embalaje podía dejar una pequeña curvatura en las esquinas de las finas películas de IP. Eso sugirió un simple ajuste en la forma de apoyar las muestras durante el transporte. Tras ese cambio, las piezas llegaron más planas y fue más fácil colocarlas en el montaje de prueba.

En cuanto al revestimiento en sí, el objetivo principal no era un acabado decorativo. Se trataba de la repetibilidad eléctrica. La superficie de oro debía soportar las mediciones de impedancia sin introducir resistencias de contacto impredecibles ni defectos locales. Verificamos que la película era adecuada para la creación de prototipos y compartimos los datos relevantes del material antes del envío.

Resultados e impacto

Una vez integradas las muestras en la configuración de prueba microfluídica, el equipo de ingeniería pudo realizar mediciones de TEER e impedancia con menos variación entre muestras que con materiales anteriores. La respuesta del electrodo fue más estable y el laboratorio dedicó menos tiempo a compensar la inconsistencia del material durante la validación inicial.

Destacaron algunos resultados. La película resistió el montaje rutinario en laboratorio húmedo sin daños visibles en el revestimiento. La homogeneidad de la capa de Au proporcionó al equipo una línea de base eléctrica más repetible en múltiples muestras de evaluación. Y como el sustrato seguía siendo flexible pero de dimensiones utilizables, los electrodos se ajustaban a su pila de chips sin obligar a rediseñar la geometría del soporte.

El valor práctico era tan importante como los resultados de las pruebas. Los pequeños lotes de evaluación les permitían comparar diseños sin tener que invertir el presupuesto en un pedido mayor. Así se reducía el riesgo en la fase de desarrollo. También permitió a los ingenieros avanzar más rápidamente entre iteraciones, que es donde a menudo los programas de dispositivos médicos ganan o pierden tiempo.

Stanford Advanced Materials (SAM) apoyó el trabajo con un material sencillo en la superficie pero controlado donde importaba. Esa suele ser la diferencia entre una muestra que parece correcta y otra que realmente se comporta bien en el laboratorio.

Puntos clave

Los proyectos de impedancia y TEER en fase inicial no sólo dependen de la conductividad. La manipulación del sustrato, la uniformidad del revestimiento, el embalaje y la geometría de la muestra influyen en la utilidad del material en un dispositivo de prueba real.

En este caso, la película de poliimida chapada en oro proporcionó al equipo una plataforma de electrodos práctica para la evaluación microfluídica, y el pequeño formato de la muestra redujo los residuos durante la I+D. La capacidad de SAM para suministrar materiales de película fina controlados en cantidades de muestra ayudó al cliente a mantener las pruebas dentro de los plazos previstos y evitar repeticiones causadas por el comportamiento inestable del material.

Para los laboratorios que desarrollan dispositivos médicos basados en electrodos, ese tipo de consistencia es a menudo la parte que mantiene el programa en marcha.
