Las bandejas de cordierita-mullita con orificios de ventilación mantienen estable la carga del horno cerámico en cocciones a alt

Antecedentes del cliente

Un fabricante de cerámica con sede en EE. UU. realizaba ciclos repetidos de cocción a alta temperatura para piezas de cerámica técnica y accesorios refractarios. Su proceso dependía de accesorios para hornos que pudieran tolerar una exposición prolongada al calor, resistir ciclos de carga repetidos y no deformarse ante los gradientes térmicos. Los saggers existentes seguían siendo utilizables, pero se estaban deteriorando hasta quedar fuera de las especificaciones. Algunos presentaban grietas localizadas cerca de la zona de ventilación, mientras que otros mostraban deformaciones tras múltiples ciclos.

El equipo de producción necesitaba un diseño de saggers de sustitución en el rango de tamaños de 50 a 200 mm, con ventilación integrada en el cuerpo para facilitar la circulación de gas durante la cocción. Además, querían evitar, en la medida de lo posible, una inversión completa en utillaje. Eso era importante. El plazo de entrega era ajustado, los presupuestos ya se habían destinado al mantenimiento de los hornos y la nueva línea de cerámica no podía permanecer inactiva mientras se desarrollaban moldes a medida desde cero.

Reto

La principal dificultad no era solo fabricar una cubeta cerámica, sino crear una que resistiera las condiciones reales del horno.

El cliente necesitaba:
- Una composición de cordierita-mullita para garantizar la resistencia al choque térmico y la estabilidad dimensional
- Aberturas de ventilación que permitieran la circulación de gases sin debilitar las paredes
- Uniformidad dimensional en el rango de 50 a 200 mm
- Compatibilidad con las herramientas existentes, siempre que fuera posible, para reducir el coste del molde
- Un calendario de entrega que se ajustara al mantenimiento previsto del horno, y no una promesa vaga para el «próximo trimestre»

También surgió pronto una limitación del proceso. Su perfil de cocción incluía subidas rápidas de temperatura y enfriamiento rápido, lo que suele poner de manifiesto los puntos débiles de los accesorios cerámicos del horno. Durante las pruebas iniciales, observamos que incluso un pequeño desequilibrio en la geometría de las aberturas de ventilación podía crear puntos calientes cerca del borde de la caja de cocción. Esto sugería que el diseño debía abordarse como un problema de flujo térmico, y no solo como una tarea de conformado.

Por qué eligieron a SAM

El cliente evaluó a varios proveedores, pero la mayoría quería empezar con utillaje nuevo u ofrecía formatos de sagger estándar que no se ajustaban al patrón de carga del horno. Se seleccionó a Stanford Advanced Materials (SAM) porque podíamos trabajar a partir del utillaje existente del cliente, siempre que fuera posible, y ajustar el patrón de ventilación en función de los requisitos de cocción.

Además, contábamos con la experiencia que buscaban. SAM cuenta con más de 30 años de experiencia en materiales avanzados y atiende a más de 10 000 clientes en todo el mundo con una cartera de más de 10 000 materiales. Esto transmitió al cliente la confianza de que no solo entendíamos la composición del cuerpo cerámico, sino también cómo se comportaría la pieza en la producción.

Nuestro equipo descubrió que la principal preocupación del cliente no eran los datos teóricos sobre la resistencia. Buscaba un proveedor capaz de hablar con claridad sobre el espesor de las paredes, la ubicación de las aberturas de ventilación y la distorsión durante la cocción, sin hacer promesas excesivas. Ahí fue donde la conversación avanzó.

Solución proporcionada

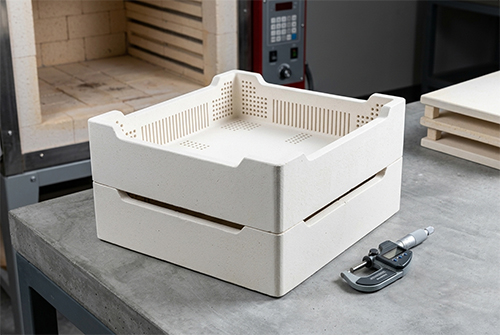

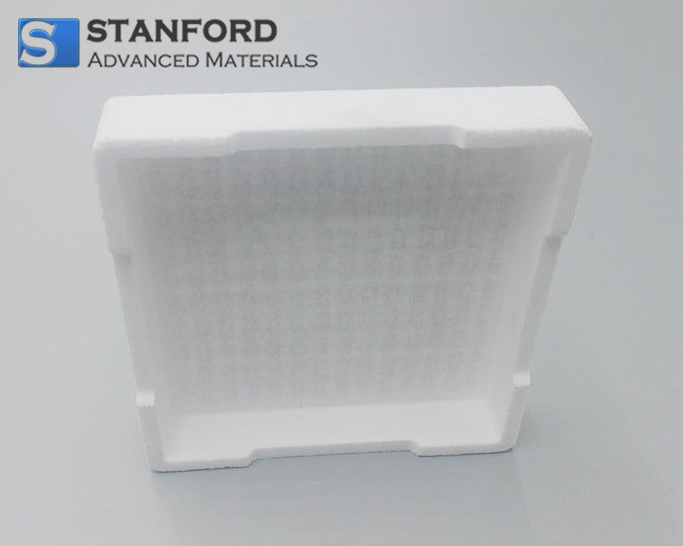

Suministramos saggars personalizados de cordierita-mullita diseñados en función de la geometría de carga y el perfil térmico del horno. Los cuerpos se formularon para una baja expansión térmica y ciclos repetidos, con una composición ajustada para la resistencia al choque térmico en lugar de para la máxima densidad.

Hubo varios aspectos técnicos que resultaron fundamentales:
- Los saggars se fabricaron en un rango de 50 a 200 mm, manteniendo las dimensiones de conformado dentro de una tolerancia de ±1,5 mm en las interfaces críticas
- Los patrones de ventilación se ajustaron para mantener abierto el flujo de gas, al tiempo que se conservaban las nervaduras estructurales en las secciones que soportaban la carga
- Se controló que el cuerpo cerámico presentara una baja absorción de humedad antes de la cocción, lo que ayudó a reducir las grietas por secado y las pérdidas durante la manipulación
- Se utilizó el utillaje existente para la geometría de la base siempre que fue posible, lo que redujo el plazo de entrega de los moldes y evitó costes de inversión innecesarios
- El embalaje se organizó en cajas anidadas y aisladas con espuma para minimizar el astillamiento de los bordes durante el transporte

También revisamos el espesor de las paredes por secciones. En algunas zonas, la geometría original del cliente resultaba demasiado agresiva para soportar ciclos térmicos repetidos. Realizamos un pequeño ajuste en la separación entre nervaduras y estrechamos ligeramente la ranura de ventilación. No fue un cambio drástico, pero sí relevante. Ese cambio redujo la concentración de tensiones alrededor de las aberturas y mejoró la resistencia durante las fases de calentamiento y enfriamiento.

Para el control de la producción, se comprobó la deriva dimensional de cada lote tras el secado y tras el ciclo térmico final. El cliente había visto cómo un proveedor anterior enviaba piezas que parecían estar bien en estado verde, pero que se deformaban demasiado tras la sinterización. Nos aseguramos de que eso no ocurriera en este caso.

Resultados e impacto

Una vez instalados, los nuevos saggers superaron múltiples ciclos de horno con menos sustituciones que el diseño anterior. El cliente informó de un movimiento más uniforme del gas a través de la pila de carga, lo que ayudó a reducir el comportamiento irregular de la cocción en las zonas densamente compactadas. También se redujo la deformación, especialmente en las unidades más cercanas a los puntos calientes del horno.

La mayor ventaja práctica fue el control de los costes y los plazos. Al utilizar el utillaje existente cuando era adecuado, el cliente evitó tener que desarrollar un nuevo programa de moldes y acortó el tiempo de aprovisionamiento. Esto le ayudó a cumplir con los plazos previstos para la ventana de mantenimiento del horno. Nadie tuvo que esperar a que se completara la fabricación del utillaje antes de que pudiera comenzar la producción piloto.

También observamos un manejo más limpio. El embalaje anidado redujo la rotura de bordes durante el transporte, lo que había sido un problema menor pero recurrente en envíos anteriores. Ese tipo de detalle no aparece en un folleto, pero se nota rápidamente en la planta de producción.

Puntos clave

Los saggars de cordierita-mullita suelen considerarse un artículo cerámico estándar, pero el rendimiento del horno depende de los detalles: la geometría de las aberturas de ventilación, el espesor de las paredes, el comportamiento durante el secado y el grado de deformación que sufre la pieza tras ciclos repetidos.

En este caso, la combinación de la compatibilidad con el utillaje existente, la ventilación controlada y una composición adecuada para el choque térmico proporcionó al cliente una vía de sustitución práctica. SAM suministró una pieza que se adaptaba al proceso, en lugar de obligar al proceso a adaptarse a la pieza.

Ahí es donde suele comenzar el buen trabajo en materia de accesorios para hornos.
