Descripción del combinador de haces

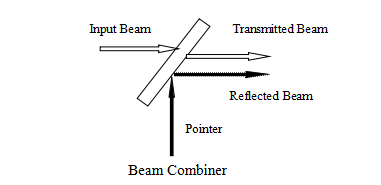

El combinador de haces está diseñado para fusionar dos haces láser en uno, lo que se utiliza habitualmente en diversas aplicaciones industriales de láser. Suele combinar un láser de procesamiento con una longitud de onda utilizada para imágenes o indicación en un único haz que se alinea con la posición de trabajo. El combinador de haces permite que parte de las longitudes de onda se transmitan y parte se reflejen, en función de los requisitos específicos de diseño, que a menudo son especificados por el cliente. Nuestros combinadores de haces están diseñados para transmitir el haz láser de longitud de onda de 1064 nm con un ángulo incidente de 45 grados, mientras que reflejan la longitud de onda de 650 nm (luz visible) en un ángulo de 90 grados para calibrar el haz láser de 1064 nm.
Aplicaciones del combinador de haces
-Soldadura y corte por láser:
Los combinadores de haz se utilizan para combinar múltiples longitudes de onda láser para corte o soldadura de precisión en industrias como la automotriz, aeroespacial y electrónica.
-Marcado y grabado por láser:
Se utilizan en sistemas de marcado y grabado por láser para combinar láseres de diferentes longitudes de onda, mejorando la precisión y la velocidad del grabado.
-Imágenes y escaneado láser:
En los campos médico y científico, los combinadores de haces combinan láseres para sistemas de imagen, mejorando la calidad y resolución de las exploraciones o imágenes de diagnóstico.
Embalaje de los combinadores de haces
Nuestros productos se embalan en cajas de cartón personalizadas de distintos tamaños en función de las dimensiones del material. Los artículos pequeños se embalan de forma segura en cajas de PP, mientras que los artículos más grandes se colocan en cajas de madera personalizadas. Garantizamos el cumplimiento estricto de la personalización del embalaje y el uso de materiales de amortiguación adecuados para proporcionar una protección óptima durante el transporte.
Embalaje: Cartón, Caja de madera, Barril de papel, Barril de hierro, o Personalizado.
Por favor, revise los detalles de embalaje proporcionados para su referencia.
Preguntas frecuentes sobre el Beam Combiner
Q1. ¿Qué es un combinador de haces?
Un combinador de haces es un dispositivo óptico que fusiona múltiples haces láser con diferentes longitudes de onda en un único haz. Normalmente transmite algunas longitudes de onda y refleja otras, dependiendo del diseño específico y de los requisitos de la aplicación.
Q2. ¿Para qué sirve un combinador de haces?
Los combinadores de haces se utilizan para combinar dos o más haces láser en uno solo, optimizando el sistema láser para aplicaciones como el corte por láser, la soldadura, la obtención de imágenes y la espectroscopia, al tiempo que garantizan un control preciso de la longitud de onda y la potencia del láser.
Q3. ¿Cómo funciona un combinador de haces?
Un combinador de haces funciona utilizando revestimientos ópticos que transmiten determinadas longitudes de onda y reflejan otras. El ángulo de incidencia y los revestimientos de las superficies se diseñan cuidadosamente para controlar qué luz pasa y cuál se refleja, lo que permite una fusión precisa de los haces.
Especificación
|
Propiedad
|
Especificación
|
|
Material
|
BK7, sílice fundida, ZnSe, ZnS, Ge, silicio, CaF2, MgF2, zafiro, etc.
|
|
Dimensiones
|
Personalizadas
|
|
Tolerancia de diámetro
|
+0 / -0,1 mm
|
|
Tolerancia de espesor
|
±0,1 mm
|
|
Apertura transparente
|
≥90%
|
|
Calidad de la superficie
|
20/10
|
|
Paralelismo
|
≤3°
|
|
Precisión de la superficie
|
λ/2 por 1" Dia @632.8 nm
|
Parámetros de revestimiento
|
Especificación
|
Espejo combinador de 1064 nm
|
Espejo combinador de 532 nm
|
Espejo combinador de 355 nm
|
|
Transmisión media
|
> 99% @ 1064 nm
|
> 99% @ 532 nm
|
> 99% @ 355 nm
|
|
Reflexión media
|
> 85% @ 650 nm
|
> 85% @ 650 nm
|
> 85% @ 650 nm
|
|
Requisitos del revestimiento
(Cara 1)
|
T > 99% @ 1064 nm, 450° AOI
|
T > 99% @ 532 nm, 450° AOI
|
T > 99% @ 355 nm, 450° AOI
|
|
Requisitos de revestimiento
(Cara 2)
|
T > 99% @ 1064 nm,
R > 85% @ 650 nm, 450° AOI
|
T > 99% @ 532 nm,
R > 85% @ 650 nm, 450° AOI
|
T > 99% @ 355 nm,
R > 85% @ 650 nm, 450° AOI
|
*Lainformación de producto anterior se basa en datos teóricos. Para requisitos específicos y consultas detalladas, póngase en contacto con nosotros.
