Rejilla de Soporte de Empaquetadura de Vigas Múltiples (Metal) Descripción

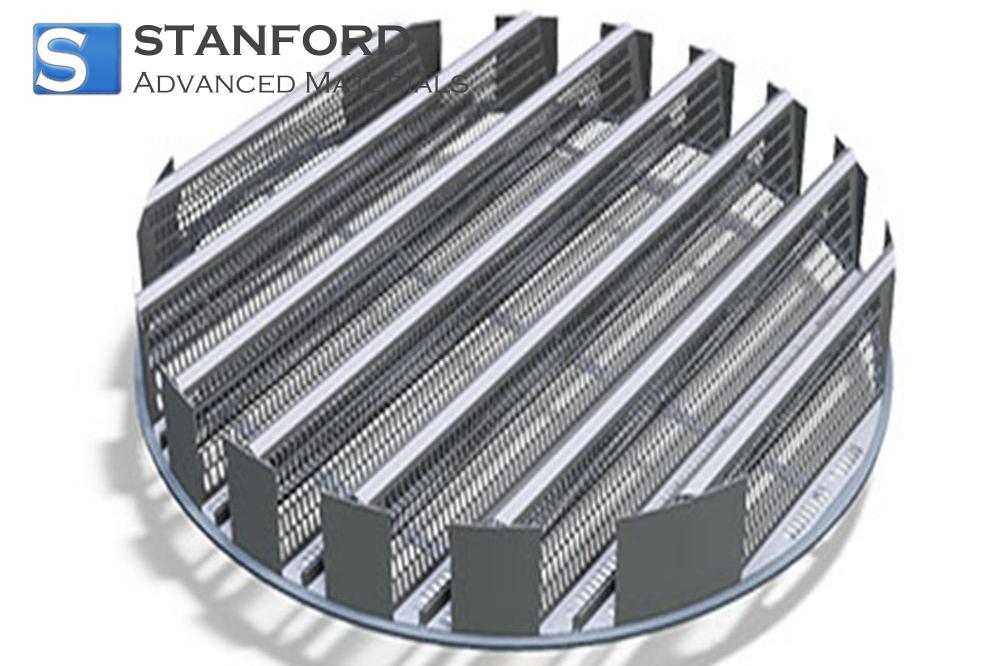

La rejilla de soporte de empaquetadura multihaz RP14452 está fabricada en chapa SS304 (Fe-18Cr-8Ni) conforme a ASTM A240. El tamaño de la sección de 500 × 500 × 25 mm garantiza la compatibilidad con los componentes internos estándar de la torre. Su red de vigas soldadas distribuye la carga uniformemente, evitando la compactación y canalización del lecho de empaquetadura. Su alta resistencia a la corrosión y a la tracción (520 MPa) mantiene la estabilidad geométrica bajo esfuerzos térmicos y mecánicos.

Rejilla de soporte de empaquetadura de vigas múltiples (metálica) Características

La información del producto anterior se basa en datos teóricos y es sólo de referencia. Las especificaciones reales pueden variar.

Rejilla de soporte de empaquetadura múltiple (metal) Aplicaciones

Procesos industriales
- Se aplica como rejilla de soporte en columnas de destilación para mantener una distribución uniforme del líquido aprovechando la geometría de las vigas soldadas.
- Se utiliza como plataforma de soporte en torres de absorción para evitar la compactación de la empaquetadura bajo una elevada carga de vapor mediante la utilización de una elevada resistencia a la tracción.

Procesamiento químico
- Sirve como soporte de la empaquetadura en el fraccionamiento petroquímico para conseguir una caída de presión estable gracias a su estructura rígida SS304.
- Ideal para sistemas de depuración de gases para mantener la integridad del lecho y reducir la canalización gracias a su aleación resistente a la corrosión.

Medio ambiente
- Se utiliza con frecuencia en torres de tratamiento de aguas residuales para soportar empaquetaduras cerámicas o poliméricas, garantizando un flujo uniforme mediante la distribución de carga multihaz.

Empaquetadura de soporte de haces múltiples Empaquetadura de rejilla (metálica)

Cada rejilla se envuelve en una película anticorrosión, se embala entre paletas de madera contrachapada forradas de espuma y se sella con láminas de plástico antihumedad. El almacenamiento debe realizarse en un almacén seco con temperatura controlada (<25 °C, HR <60 %). Los revestimientos anticontaminación evitan la entrada de partículas. Se pueden personalizar los tamaños de las cajas, el etiquetado y los paquetes de desecante según los requisitos del cliente.

Información adicional

Las rejillas de soporte de acero inoxidable son fundamentales en las torres de lecho fijo, donde distribuyen las cargas mecánicas de los materiales de relleno y garantizan un flujo uniforme de los fluidos. La selección de la aleación equilibra la resistencia a la corrosión, la resistencia mecánica y la estabilidad térmica; el acero inoxidable 304 suele elegirse para entornos corrosivos moderados de hasta 350 °C. Un diseño adecuado de la rejilla reduce la caída de presión, mejora la transferencia de masa y prolonga la vida útil de la empaquetadura.

La optimización de la geometría de la rejilla -incluida la altura del haz, el paso y la integridad de la soldadura- influye directamente en el rendimiento de la torre. Las técnicas de fabricación avanzadas, como el corte por láser y la soldadura automatizada, mejoran la precisión dimensional y reducen las concentraciones de tensiones. Comprender estas variables ayuda a seleccionar la rejilla correcta para las condiciones específicas del proceso.
