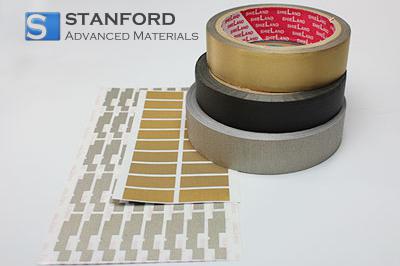

Cinta de tejido conductor Descripción

La cinta de tejido conductor consiste en un sustrato textil de poliéster con un revestimiento metálico continuo, normalmente de cobre seguido de una fina barrera de níquel. El grosor estándar de 0,10 mm mantiene la flexibilidad y se adapta a geometrías irregulares, mientras que una resistividad superficial inferior a 0,1 Ω/cuadrado garantiza un apantallamiento EMI eficaz. La resistencia a la tracción de la cinta, de 50 N/cm, permite una instalación segura sin desgarros, y resiste temperaturas de hasta 150 °C, lo que la hace adecuada para operaciones de soldadura por ola y apantallamiento secundario.

Características de la cinta de tejido conductor

La información del producto anterior se basa en datos teóricos y es sólo de referencia. Las especificaciones reales pueden variar.

Aplicaciones de la cinta de tejido conductor

Electrónica
- Utilización como conexión a tierra de la costura del chasis en armarios de telecomunicaciones para conseguir una atenuación continua de la EMI aprovechando la baja resistividad de la superficie de la cinta.
- Se aplica como cinta de junta alrededor de los conectores para mantener la integridad de los recintos de RF aprovechando su adaptabilidad a superficies irregulares.

Industrial
- Sirve como vías de descarga estática en equipos de automatización para evitar la acumulación electrostática proporcionando un canal conductor a tierra.
- Se utiliza con frecuencia para agrupar cables en paneles de control a fin de garantizar la compatibilidad electromagnética gracias a su estructura metálica tejida.

Embalaje de cinta de tejido conductor

La cinta de tejido conductor se enrolla en un núcleo de cartón y se sella en bolsas de protección contra descargas electrostáticas (ESD) para evitar la contaminación. Las capas interiores se protegen con revestimientos antiadherentes para evitar daños en la superficie. Los rollos se embalan en cajas de cartón ondulado con inserciones de espuma para mantener la planitud. Los diámetros y longitudes personalizados de los tubos están disponibles bajo pedido para adaptarse a los sistemas de aplicación automatizados.

Información adicional

Las cintas de tejido conductor cubren el vacío existente entre las protecciones metálicas rígidas y los adhesivos flexibles, combinando la conformabilidad textil con la conductividad de la metalización. El tejido de poliéster subyacente proporciona resistencia mecánica y una estructura de poros consistente, lo que permite un metalizado uniforme y un rendimiento eléctrico estable.

El revestimiento metálico de los textiles suele emplear la deposición química para garantizar la adherencia y una cobertura uniforme; el cobre ofrece conductividad primaria, mientras que un recubrimiento de níquel mejora la resistencia a la corrosión. Estas cintas son soluciones rentables contra la EMI en conjuntos electrónicos compactos y carcasas complejas.
