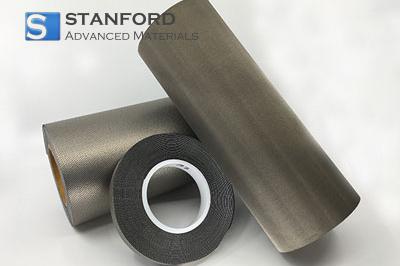

Junta de espuma conductora de EMI (tipo esponja-malla) Descripción

La junta de espuma conductora de EMI (tipo esponja-malla) combina una esponja conductora de célula abierta con una capa de tela no tejida conductora cosida. El grosor de 0,2-1 mm garantiza la compatibilidad con los espacios entre bridas de bastidores y armarios estándar. La malla integrada mantiene el soporte estructural y la compresión uniforme, mientras que la porosidad de la espuma proporciona una baja resistividad volumétrica (<0,1 Ω-cm) para una atenuación de RF eficaz. Su resiliencia soporta repetidos ciclos de montaje sin pérdida significativa de la fuerza de contacto.

Características de la junta de espuma conductora de EMI (tipo esponja-malla)

La información del producto anterior se basa en datos teóricos y es sólo de referencia. Las especificaciones reales pueden variar.

Junta de espuma conductora de EMI (tipo esponja-malla) Aplicaciones

Electrónica
- Sirve como junta EMI en armarios rack de servidores para conseguir una pérdida de inserción <10 dB aprovechando la distribución de malla conductora.
- Se aplica como junta de panel a puerta en armarios de telecomunicaciones para mantener la integridad de la señal mediante una baja resistencia de contacto.

Industrial
- Se utiliza con frecuencia para apantallar cajas de empalmes con el fin de evitar emisiones radiadas mediante la utilización de una esponja de célula abierta resistente a las vibraciones.
- Ideal para cubiertas de paneles de control debido a su recuperación de la compresión, manteniendo el rendimiento del sellado en situaciones de acceso repetido.

Embalaje de la junta de espuma conductora de EMI (tipo esponja-malla)

Cada rollo de junta se envuelve en película antiestática y se coloca en una caja de cartón ondulado con inserciones de espuma para evitar la distorsión. Los rollos se sellan en bolsas antihumedad con paquetes desecantes para controlar la humedad. Condiciones de almacenamiento: 15-30 °C, 20-60% RH. Embalaje personalizado, incluyendo bandejas individuales troqueladas o embalaje a granel, disponible bajo pedido.

Información adicional

Las juntas de espuma conductiva sirven de puente entre el apantallamiento metálico sólido y las cintas adhesivas, ofreciendo una flexibilidad y uniformidad de contacto a medida para geometrías de brida variables. Al combinar una malla conductora con espuma de célula abierta, resuelven los problemas de alineación mecánica típicos de los grandes recintos en los que pueden fallar los blindajes rígidos.
Las juntas conductoras basadas en polímeros sirven para frecuencias de MHz a GHz bajos. El rendimiento depende del tamaño de las celdas de espuma y de la conductividad de la malla; las celdas más pequeñas aumentan la superficie de atenuación, mientras que la selección del material de la malla (por ejemplo, tejido niquelado) define la resistencia a la corrosión y la impedancia de contacto.
