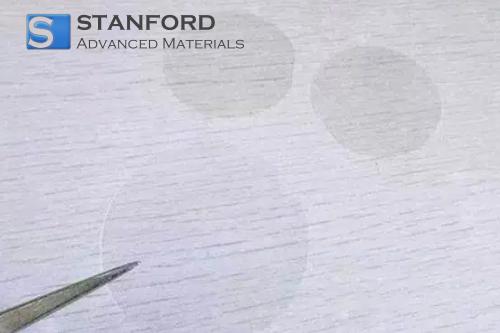

AL10290 Oblea de Zafiro Al2O3 R Plano Dia. 1 pulgada x 0,5 mm

Oblea de Zafiro Al2O3 R Plano Dia. 1 pulgada x 0,5 mm Descripción

La oblea de zafiro Al2O3 Plano R Dia. 1 pulgada x 0,5 mm es un sustrato de alúmina (Al2O3) con una orientación definida del plano R, que mide 1 pulgada de diámetro y 0,5 mm de espesor. La cristalinidad controlada y el acabado liso del sustrato permiten mejorar la deposición de películas epitaxiales en procesos de semiconductores. Su inercia química y estabilidad térmica lo hacen adecuado para entornos exigentes de fabricación de dispositivos y aplicaciones analíticas precisas.

Oblea de zafiro Al2O3 R Plano Dia. 1 pulgada x 0,5 mm Aplicaciones

Aplicaciones en electrónica y semiconductores
- Utilizado como sustrato de crecimiento epitaxial en la fabricación de LED para lograr una deposición uniforme de la película aprovechando su superficie atómicamente lisa en el plano R.
- Aplicado como aislante en circuitos de alta frecuencia para reducir los efectos parásitos utilizando su elevada rigidez dieléctrica.

Aplicaciones optoelectrónicas e industriales
- Sirve de base para dispositivos ópticos para mejorar la transmisión de la luz aprovechando su baja absorción óptica.
- Se utiliza con frecuencia como sustrato de montaje de conjuntos de sensores para mantener la estabilidad de su rendimiento gracias a su inercia térmica y química.

Oblea de zafiro Al2O3 R Plano Dia. 1 pulgada x 0,5 mm Embalaje

Las obleas de zafiro se embalan en soportes antiestáticos forrados de espuma para protegerlas contra daños mecánicos y contaminación. Se almacenan en condiciones limpias, secas y a temperatura controlada para preservar la calidad de la superficie. Cada unidad se sella con materiales de bajas partículas, con opciones de etiquetado y compartimentación personalizados. Este método de envasado minimiza el riesgo de degradación de la superficie durante la manipulación y el almacenamiento.

Preguntas más frecuentes

P1: ¿Cómo influye la orientación del plano R en el rendimiento de la oblea en aplicaciones de semiconductores?
R1: La orientación del plano R proporciona una morfología superficial específica que mejora la uniformidad de la capa epitaxial y minimiza la propagación de defectos durante la deposición de la película, lo que contribuye a la fabricación precisa de dispositivos semiconductores.

P2: ¿Qué condiciones de almacenamiento se recomiendan para mantener la calidad de estas obleas de zafiro?
A2: Es aconsejable almacenar estas obleas en un entorno limpio, seco y con temperatura controlada. La protección contra la tensión mecánica y la contaminación por partículas es esencial para mantener la integridad de su superficie.

P3: ¿Pueden personalizarse estas obleas de zafiro para procesos de producción específicos?
A3: Sí, las opciones de personalización, como la variación de diámetros, espesores o estándares de pulido, están disponibles mediante consulta. Se pueden abordar requisitos específicos para satisfacer necesidades concretas de fabricación o investigación.

Información adicional

Los sustratos de zafiro, compuestos de alúmina de gran pureza (Al2O3), son valorados en la ciencia de materiales por su excelente estabilidad química y térmica. Sus orientaciones cristalinas únicas contribuyen a las características específicas de la superficie, que son fundamentales para las aplicaciones de semiconductores y optoelectrónica. Las técnicas de fabricación avanzadas han perfeccionado el proceso de producción para satisfacer las cambiantes demandas de la industria.

Las obleas de zafiro constituyen una plataforma sólida para explorar las interacciones de los materiales en entornos de alta temperatura y químicamente agresivos, proporcionando una base esencial para los avances experimentales e industriales en electrónica y fotónica.
