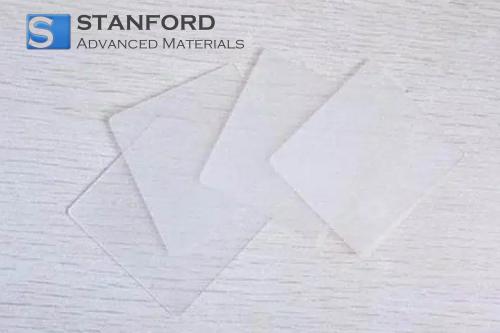

AL10262 Oblea de zafiro Al2O3 M plano 0,5 pulgadas x 0,5 pulgadas x 0,5 mm

Oblea de zafiro Al2O3 plano M 0,5 pulgadas x 0,5 pulgadas x 0,5 mm Descripción

Sapphire Wafer Al2O3 M plane 0.5 inch x 0.5 inch x 0.5 mm está compuesto de óxido de aluminio de gran pureza (Al2O3) con una orientación definida M-plane. Las dimensiones del sustrato garantizan la compatibilidad con equipos de procesamiento de precisión. Su planitud a microescala permite una deposición y un patrón litográfico precisos en aplicaciones ópticas y de semiconductores. La rigurosa metrología de la superficie y la evaluación de defectos garantizan una calidad cristalográfica constante, lo que facilita la investigación de materiales avanzados y los procesos de producción.

Oblea de zafiro Al2O3 M plano 0,5 pulgadas x 0,5 pulgadas x 0,5 mm Aplicaciones

1.Electrónica
- Se utiliza como sustrato en dispositivos semiconductores para mejorar la uniformidad de la capa epitaxial aprovechando la orientación controlada del plano M de la oblea.
- Se aplica como capa aislante en circuitos microelectrónicos para lograr un aislamiento eléctrico óptimo gracias a su inercia química.

2.Sistemas ópticos
- Sirve de base para revestimientos ópticos en sensores de alta resolución para gestionar la reflectividad de la luz utilizando su alta transparencia y estructura homogénea.
- Se utiliza con frecuencia en componentes láser para estabilizar las trayectorias ópticas, lo que favorece las alineaciones de precisión durante los procesos de fabricación.

Oblea de zafiro Al2O3 M plano 0,5 pulgadas x 0,5 pulgadas x 0,5 mm Embalaje

La oblea se sujeta en un soporte antiestático y se introduce en una caja protectora rígida revestida con inserciones de espuma. Las condiciones de almacenamiento requieren un entorno limpio y de baja humedad para evitar la contaminación por partículas y la degradación de la superficie. También hay disponibles opciones de embalaje personalizadas, como bolsas selladas al vacío y bolsas con barrera contra la humedad, para adaptarse a requisitos específicos de almacenamiento y transporte.

Preguntas más frecuentes

P1: ¿Qué papel desempeña la orientación del plano M en la fabricación de dispositivos?
R1: La orientación del plano M influye en las propiedades direccionales durante la deposición de la película, facilitando el crecimiento uniforme y reduciendo la tensión anisotrópica en los dispositivos. Esta característica es fundamental para los procesos que requieren una uniformidad precisa de la capa.

P2: ¿Cómo influye la planitud a microescala de la oblea en el procesamiento de semiconductores?
A2: La planitud a microescala minimiza las irregularidades de la superficie, lo que resulta esencial en los procesos de fotolitografía y grabado. Esta precisión mejora la fidelidad del patrón y reduce la variabilidad del proceso.

P3: ¿Qué medidas de control de calidad se aplican durante la producción?
R3: Se emplean técnicas avanzadas de metrología de superficies, como la microscopía de fuerza atómica y la perfilometría óptica, para controlar la planitud y la densidad de defectos. Estas comprobaciones garantizan que la oblea cumpla estrictos criterios dimensionales y cristalográficos.

Información adicional

Los sustratos de óxido de aluminio (Al2O3) se utilizan ampliamente en diversos campos de la investigación y la industria debido a su inercia química y alta estabilidad térmica. Tienen aplicaciones en electrónica, sistemas ópticos y tecnologías de sensores donde se requieren características superficiales precisas. La orientación en el plano M de las obleas de zafiro ofrece ventajas específicas a la hora de conseguir una deposición uniforme de la película fina y una rugosidad superficial reducida.

En la ciencia de los materiales, las investigaciones en curso destacan la importancia de las orientaciones cristalográficas controladas para optimizar el rendimiento de los dispositivos. Los sustratos de zafiro de gran pureza, procesados con técnicas como la deposición química de vapor, siguen impulsando los avances en la tecnología de semiconductores y la fabricación de componentes ópticos.
